ADS-2031V - осциллограф цифровой

ADS-2031V - осциллограф цифровой, качественное профессиональное оборудование, ADS2031V параметры характеристики и техническое описание модели, купить осциллограф цифровой с доставкой и гарантией, Осциллографы а так же другие измерительные приборы (КИПиА) лабораторное и испытательное оборудование в широком ассортименте по привлекательной цене в компании СамараПрибор.

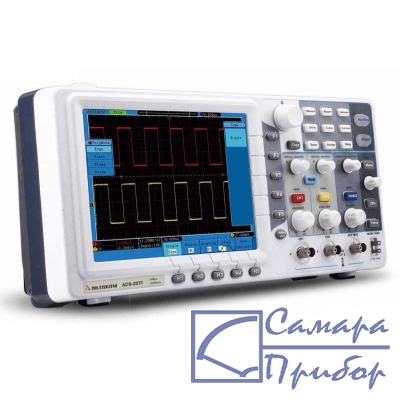

ADS-2031V - осциллограф цифровой - продукция СамараПриборФото ADS-2031V
Новый прибор, цена с НДС:
20 886,00 руб.
поверка: калибровка приобретается отдельно
Производитель: АКТАКОМ
Гореестр РФ: 49918-12
Статус: производится
Обратите внимание!
  • Купить приборы и оборудование в нашей компании могут только организации.
  • Форма оплаты - безналичный расчет.
Варианты обозначения: ADS2031V

Особенности прибора

Тип осциллографа цифровой, стационарный
Количество каналов 2
Полоса пропускания 30 МГц
Частота дискретизации 250 МГц
Объем памяти 10 Кточек на канал
Синхронизация (запуск) по фронту, по длительности импульса, по видеосигналу, по скорости нарастания
Режимы работы усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения
Дисплей цветной
Интерфейсы USB, LAN, VGA

Технические характеристики осциллографа ADS2031 V

Измерительные данные
Полоса пропускания30 MГц
Количество каналов2 + внешний запуск
Регистрация
РежимОбычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время)250 Мвыб/сек (125 Мвыб/сек - 2 канала)
Вход
Связь по входуоткрытый, закрытый, земля
Входной импеданс1 MΩ±2% в параллель 10пФ±5пФ
Учет ослабления пробников1X,10X,100X,1000X
Максимальное входное напряжение400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропусканияполный диапазон
Изолированность каналов50 Гц: 100 : 1 10 МГц: 40 : 1
Задержка между каналами (типичн.)150 пс
Параметры горизонтальной системы
Диапазон частоты выборки5 Выб/сек ~ 250 Мвыб/сек (один канал), 5 Выб/сек ~ 125 Мвыб/сек (два канала)
Интерполяция(sin x)/x
Глубина записи10 К точек на каждый каналl
Коэффициент развертки4 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки±100 ppm
Погрешность измерения интерваловоднократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение
Параметры вертикальной системы
АЦП8 бит
Вертикальное отклонение5 мВ/дел ~ 5 В/дел
Диапазон смещения±10 делений
Полоса пропускания для аналогового периодического сигнала30 МГц
Полоса пропускания для однократного сигналаПолный диапазон
Низкочастотный предел≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания≤11.67 нс (типичное)
Погрешность коэфф.усиления±3%
Погрешность коэфф.усиления (усреднения)Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения
КурсорныеΔV и ΔT между курсорами
АвтоматическиеVpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­,DelayA→B¯, +Width, Width, +Duty, -Duty
Математические операциисложение, вычитание, умножение, деление, БПФ
Сохранение во внутреннюю память15 осциллограмм
Фигуры ЛиссажуДиапазон: Полный
Сдвиг фаз: ±3 градуса
Частота (типичное)1 кГц прямоугольного сигнала
Система запуска
Диапазон уровня запускавнутренний±6 делений от центра экрана
EXT±600 мВ
EXT/5±3 В
Погрешность уровня запуска (типичн.)Внутренний±0.3 деления
EXT±(40 мВ + 6% от утановл. значения)
EXT/5±(200mV +6% от утановл. значения)
Блокировка уровня запуска100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)Входной сигнал ≥50 Гц
Запуск по фронтучувствительностьнаклоннарастающий, спадающий
0.3 деления
Запуск по длительности импульсаусловие запускаположительная полярность импульса: Запуск по длительности импульсаусловие положительная полярность импульса: отрицательная полярность импульса:
диапазон установок24 нс ~ 10 с
Запуск по видеосигналусистемаNTSC, PAL и SECAM
диапазон строк1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастанияусловие запускаположительная полярность импульса: отрицательная полярность импульса:
диапазон установок24 нс ~ 10 с
Поочередный запускРежим запуск для канала CH1Edge, Pulse, Video, Slope
Режим запуск для канала CH2Edge, Pulse, Video, Slope
Дисплей
Тип дисплеядиагональ 8” , ЖК, TFT матрица
Разрешение дисплея800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов65536 цветов
Выход для компенсации пробника
Выходное напряжение (типичное)амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)Меандр 1 кГц
Интерфейс
Для связи с ПКUSB2.0, LAN
СохранениеUSB
ВидеовыходVGA
Питание
Напряжение100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность<15 Вт
предохранитель2 A, T тип, 250 В
Общие данные
Габаритные размеры348 мм × 170 мм × 78 мм
Масса

Комплектация осциллографа

  • Осциллограф ADS-2031V;
  • Осциллографические щупы – 2 шт.;
  • Сетевой кабель;
  • USB кабель для подключения к ПК;
  • Руководство по эксплуатации;
  • Программное обеспечение.

Дополнительные материалы по прибору (описание, сертификат, паспорт, руководство, инструкция, методика поверки, формуляр, декларация и т.д.):

Дополнительных материалов нет

Заказать осциллограф цифровой а так же другие измерительные приборы (КИПиА) лабораторное и испытательное оборудование представленное на сайте Вы можете следующим образом:

1. Отправить заявку по электронной почте
2. Отправить заявку по факсу: +7 (846) 331-57-08, 331-57-09
3. Связаться с отделом продаж по телефонам: +7 (846) 331-57-08, 331-57-09, 275-32-95

Купить прибор ADS-2031V осциллограф цифровой вы можете в Новосибирске, Армавире, Калуге, Йошкар-Оле, Новокузнецке, Нижнекамске, Тольятти, Саранске, Новосибирске, Сызрани, Нижнем Новгороде, Каменск-Уральском, Грозном, Кемерово, Санкт-Петербурге и в других городах России.
