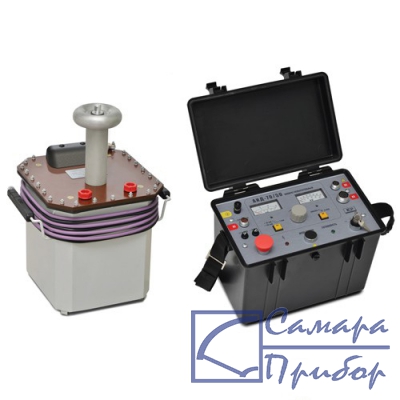

Фото АИД-70/50|
прибор не поставляется
|
Аппарат испытательный диодный АИД-70/50 предназначен для испытаний напряжением постоянного тока (до 70 кВ) изоляции силовых кабелей (IEC 60502диэлектрических материалов с относительно небольшой электрической емкостью.
| Параметр | Значение |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 11 |
| Частота питающей сети, Гц | 50±1 |
| Наибольшее рабочее напряжение (действующее значение), кВ: - на выпрямленном напряжении в продолжительном режиме - на переменном напряжении в продолжительном режиме - на переменном напряжении в повторно-кратковременном режиме | 70 50 50 |
| Максимальный рабочий ток, мА: - на выпрямленном напряжении в продолжительном режиме - на переменном напряжении в продолжительном режиме - на переменном напряжении в повторно-кратковременном режиме | 14 20 45 |
| Приведенная погрешность измерения выходного напряжения, %, не более | ± 3 |
| Приведенная погрешность измерения выходного тока на выпрямленном напряжении, %, не более | ± 3 |
| Диапазоны измерения испытательного тока на выпрямленном напряжении, мА | 0,05 -1; 1-15 |
| Потребляемая мощность, кВА, не более | 3 |
| Масса, кг, не более: - блок управления - блок высокого напряжения | 13 42 |
| Габаритные размеры, мм, не более: - блок управления - блок высокого напряжения | 266×240×354 660х350х285 |
| Средний срок службы, лет | 10 |
| Рабочая температура окружающей среды, °С | от -10 до +40 |
| Рабочая относительная влажность | до 80% при температуре +20 °С |
| Рабочее атмосферное давление | 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.) |
| № | Наименование | Количество |
| 1. | Блок управления | 1 |
| 2. | Блок высокого напряжения | 1 |
| 3. | Кабель сетевой (длина 4 м, сечение 3х0,75 мм2) | 1 |
| 4. | Провод заземления (длина 4 м, сечение 4 мм2) | 1 |
| 5. | Провод высоковольтный (длина 4 м) | 1 |
| 6. | Вставка плавкая ВП2 –1, 1.0 А | 2 |
| 7. | Вставка плавкая ВП3 –1, 10.0 А | 2 |
| 8. | Руководство по эксплуатации | 1 |
| 9. | Метрологическая аттестация ГП "Харьковстандартметрология" | по запросу |
