Атлет ТЭК-227АН кабеледефектоискатель

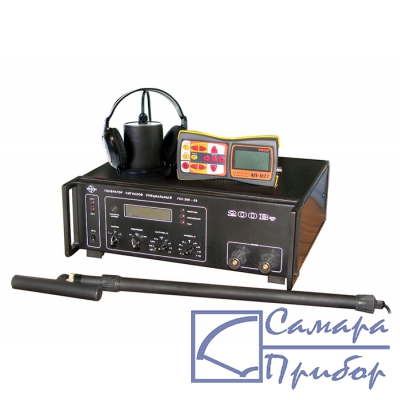

кабеледефектоискатель Атлет ТЭК-227АНФото Атлет ТЭК-227АН
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: АтлетТЭК227Н, Атлет ТЭК 227Н, Атлет-ТЭК-227Н, АтлетТЭК-227Н, АтлетТЭК 227Н, Атлет ТЭК227Н, Атлет-ТЭК227Н

Назначение кабелетрассоискателя Атлет ТЭК-227АН

Кабелетрассоискатель Атлет ТЭК-227Н предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Рекомендуемые области применения кабелетрассоискателя Атлет ТЭК-227АН

  • Электроэнергетика

Решаемые задачи кабелетрассоискателя Атлет ТЭК-227АН

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.

Технические характеристики кабелетрассоискателя Атлет ТЭК-227АН

ПараметрЗначение
Генератор ГСС-200
Выходная мощность при работе на согласованную нагрузку, не менее, Вт200
Частота генерации, Гц512, 1024, 8192, "ШП", "ФНЧ", "ПФ"
Диапазон сопротивлений согласованной нагрузки, Ом0,25 … 8
Количество диапазонов согласования8
Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт300
Напряжение питания от сети переменного тока частотой 50 Гц, Вот 187 до 242
Габаритные размеры прибора, не более, мм490х480х180
Масса, не более, кг17
Приемник АП-027
ПАРАМЕТРДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИАД
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Вид принимаемого сигналаВыбирается оператором как «непрерывный / импульсный»Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)0,05…8,6 кГц0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB120 dB
Визуальная индикацияЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ.-
Встроенный излучатель - синтезированный звук ЧМ.
ПитаниеНапряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее20 часов
Допустимый диапазон температур окружающей среды при эксплуатации-20ºС…+50ºС
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220 x 102 x 42 (мм)
Масса электронного блока, не более0,46 кг
Акустический датчик "АД-227"
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105x75
Масса, не более, кг1,2
Электромагнитный датчик "ЭМД-247"
Тип преобразователяРезонансная ферритовая магнитная антенна
Частота резонанса, Гц8192, 1024, 512 Гц
Тип питанияОт приемника
Коммутация резонансаПринудительная (управляется приемником)

Комплект поставки Атлет ТЭК-227АН

Комплектация кабелетрассоискателя Атлет ТЭК-227АН

НазваниеКоличество
Акустический датчик АД-2271
Головные телефоны1
Генератор ГСС-2001
Приемник АП-0271
Чехол1
Электромагнитный датчик ЭМД-2471
Датчик-определитель дефектов коммуникаций ДОДК-100Опционально
Накладная рамка НР-117Опционально
Площадка для установки АД в снег или мягкий грунтОпционально

Дополнительная комплектация Атлет ТЭК-227АН

  • ДКИ-100, датчик контроля качества изоляции
  • ДОДК-117, датчик определитель дефектов коммуникаций
  • КИ-110/80, клещи индукционные, диаметр 80мм
  • КИ-110/110, клещи индукционные, диаметр 110мм
  • КИ-110/125, клещи индукционные, диаметр 125мм
  • КИ-110/50, клещи индукционные, диаметр 50мм

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
