DG4202 - универсальный генератор сигналов

DG4202 - универсальный генератор сигналов, качественное профессиональное оборудование, параметры характеристики и техническое описание модели, купить универсальный генератор сигналов с доставкой и гарантией, Генераторы импульсов и сигналов а так же другие измерительные приборы (КИПиА) лабораторное и испытательное оборудование в широком ассортименте по привлекательной цене в компании СамараПрибор.

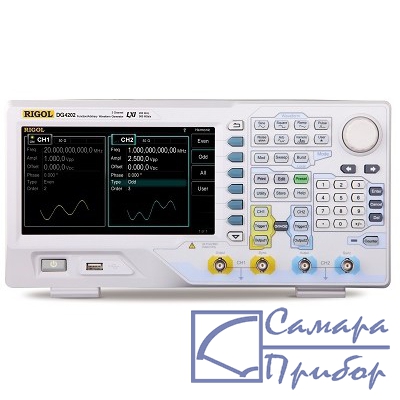

DG4202 - универсальный генератор сигналов - продукция СамараПриборФото DG4202
Новый прибор, цена с НДС:
141 198,00 руб.
поверка: приобретается отдельно
Производитель: RIGOL, Китай
Гореестр РФ: 56012-13
Статус: производится
Обратите внимание!
  • Купить приборы и оборудование в нашей компании могут только организации.
  • Форма оплаты - безналичный расчет.

Описание

Универсальный генератор сигналов Rigol DG4202 сочетает в себе функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. Генератор сигналов Rigol DG4202 использует технологию прямого цифрового синтеза (DDS). В генераторе сигналов Rigol DG4202 имеется два полностью идентичных канала с полной точной подстройкой фазы. Большое количество встроенных форм сигналов и видов модуляции делают генератор сигналов Rigol DG4202 незаменимым инструментом для использования в измерительных задачах различной сложности.

Технические характеристики

ПараметрЗначение
Максимальная выходная частота200 МГц
Количество каналов2
Форма сигналаСтандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
150 типов специальной формы
Частотные характеристики
ДиапазонСинусоидальный
сигнал
11 мкГц ~ 200 МГц
Прямоугольный сигнал1 мкГц ~ 60 МГц
Импульсный сигнал1 мкГц ~ 50 МГц
Пилообразный сигнал1 мкГц ~ 5 МГц
Гармоники1 мкГц ~ 100 МГц
Белый шум (Гаусс)Полоса 120 МГц (-3дБ)
Специальной формы1 мкГц ~ 50 МГц
Разрешение по частоте1 мкГц
Точность установки (18°C ~ 28°C)2 ppm
Синусоидальный сигнал
Нелинейные искажения
DC-1 МГц< -60 дБн
1 МГц - 10 МГц< -55 дБн
10 МГц - 100 МГц< -50 дБн
100 МГц - 200 МГц< -40 дБн
Коэффициент гармоник< 0,1% (10-20 кГц)
Общие гармонические искажения<0,2% (DC ~ 20 кГц
Негармонические искажения< -65 дБн (DC ~ 10 МГц)
Фазовый шум-115 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада< 8 нс (1 кГц, 1 Вп-п)
Выброс< 3 % (1 кГц, 1 Вп-п)
Коэф.заполнения≤ 10 MГц20% ~ 80%
10 мГц ~ 40 MГц40% ~ 60%
10 мГц ~ 40 MГц50%
АссиметрияРегулируемая
Джиттер (СКЗ)2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность< 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия0 ~ 100%
Импульсный сигнал
Длительность импульса≥ 10 нс
Время нарастания/спада≥ 5 нс
ПериодОт 25 нс до 1000000 с
Выброс< 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала16 К
Вертикальное разрешение14 бит
Частота дискретизации500 Мвыб/сек
Время нарастания> 5 нс (1 Вп-п)
Джиттер (СКЗ)2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
ИнтерполяцияВыключена, линейная
Способ редактированияПо точкам, сегментами
Генератор гармоник
Порядок гармоник≤ 16
Тип гармоникЧетные, нечетные, все, пользовательские
Амплитуда гармоникРегулируемая
Фаза гармоникРегулируемая
Параметр
Амплитуда (50 Ом)1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц)
1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 200 МГц)
Точность установки (1 кГц, >10 мВп-п, синус)±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)
±0,8 дБ (>100 МГц ~ 160 МГц)
±1,0 дБ (>160 МГц ~ 200 МГц)
Единицы установкиВп-п, Вскз, дБм
Разрешение1 мВ или 3 бит
Смещение (50 Ом)
Диапазон±5 В АС+DC
Точность установки±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс50 Ом
ЗащитаОт короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляцииAM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM Модуляция (AM)
НесущаяСинус, прямоугольный, пила, шум, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналСинус, прямоугольный, пила, шум, произвольной формы
Частота модуляции2 мГц ~ 50 кГц
Коэффициент модуляции0% ~ 120%
ЧМ Модуляция (FM)
НесущаяСинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналСинус, прямоугольный, пила, шум, произвольной формы
Частота модуляции2 мГц ~ 50 кГц
ФМ Модуляция (PM)
НесущаяСинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналСинус, прямоугольный, пила, шум, произвольной формы
Частота модуляции2 мГц ~ 50 кГц
Девиация0 ~ 360°
Частотная манипуляция (FSK, 3FSK, 4 FSK)
НесущаяСинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний - для FSK
Внутренний - для 3FSK, 4FSK
Модулирующий сигналПрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
НесущаяСинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналПрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц
Фазовая манипуляция (PSK, BPSK, QPSK)
НесущаяСинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний - для PSK
Внутренний - для BPSK, QPSK
Модулирующий сигналПрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц
OSK манипуляция
НесущаяСинус
ИсточникВнутренний/Внешний
Период колебаний8 нс ~ 200 с
Частота переключения2 мГц ~ 1 МГц
ШИМ модуляция
НесущаяИмпульсный
Частота модуляции2 мГц ~ 50 кГц
ИсточникВнутренний/Внешний
Модулирующий сигналСинус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация0%~100% длительности импульса
Вход внешнего запуска
Диапазон напряжения75 мВскз ~ ± 2,5 В DC+AC
Полоса5 МГц
Импеданс входа100 Ом
Режим свипирования (качания)
ФормаСинус, прямоугольный, пила, произвольной формы (кроме DC)
ЗаконЛинейный, логарифмический, ступенчатый
Диапазон частотОт 1 мкГц до 200 МГц
НаправлениеВверх/Вниз
Время свипированияОт 1 мс до 300 с
Время стояния/возвратаОт 0 мс до 300 с
Источник запускаРучной, внешний, внутренний
МаркерСпадающий фронт или синхросигнал (программируется)
Режим пачек импульсов
ФормаСинус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущейОт 2 мГц до 100 МГц
Количество импульсов в пачкеОт 1 до 1000000 или бесконечное
Начальная/Конечная фазаОт 0° до 360°
Внутренний периодОт 2 мкс до 500 с
Стробированный запускВнешний запуск
Источник запускаРучной, внешний, внутренний
Задержка запускаОт 0 нс до 85 с
Частотомер
Измеряемый параметрЧастота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон1 мкГц ~ 200 МГц
Разрешение по частоте6 разрядов/с
Диапазон периодаОт 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)DC связьDC диапазон девиации+1.5 В DC
1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц100 мВскз ~ ±2,5 В AC+DC
AC связь1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполненияДиапазон частоты: 1 мкГц ~ 5 МГц
Диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
Длительность импульса: ≥20 нс
Разрешение: 2 нс
Коэффициент заполнения0 ~ 100%
Параметры входаВходной импеданс50 Ом, 1 МОм
Тип свяиAC, DC
ФНЧON: полоса 250 кГц,
OFF: полоса 225 МГц
АттенюацияВключен: "х10", выключен: "х1"
Система запускаУровень запуска: ±2,5 В (0.1 %~ 100%)
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты±7 В AC+DC (аттенюатор выключен, 1 МОм)
±70 В AC+DC (аттенюатор включен, 1 МОм)
5 Вскз (50 Ом)
Вход запуска
УровеньTTL
Длительность импульса> 50 нс
Запуск по фронтуНарастающий, спадающий выбирается
Время отклика (задержка запуска)Свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
УровеньTTL
Длительность импульса> 60 нс
Максимальная частота1 МГц
Вход/выход 10 МГц
Вход внешнего опорного сигналаЧастота10 МГц ± 50 Гц
УровеньОт 250 мВп-п до 5 Вп-п
Время блокировки< 2 c
Импеданс1 кОм, закрытый вход (AC)
Сдвиг фазыДиапазонОт 0° до 360°
Разрешение0,03°
Выход внутреннего опорного сигналаЧастота10 МГц ± 50 Гц
Уровень3,3 Вп-п
Импеданс50 кОм, закрытый вход (AC)
Выход синхронизацииУровеньTTL-совместимый
Импеданс50 Ом
Основные характеристики
Тип дисплеяЖидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
Питание100~240 В АСскз
ИнтерфейсUSB устройство, USB host (2), LAN
Потребляемая мощностьНе более 50 Вт
Рабочая температура10°C...40°C
Габаритные размеры313 х 161 х 117 мм
Вес3,2 кг

Комплект поставки

  • 1 Универсальный генератор сигналов DG4202 1 шт.
  • 2 Кабель питания 1 шт.
  • 3 USB кабель 1 шт.
  • 4 Кабель BNC (1 м) 1 шт.
  • 5 Краткое руководство по эксплуатации (на английском языке) 1 шт.
  • 6 CD-диск 1 шт.

Дополнительные материалы по прибору (описание, сертификат, паспорт, руководство, инструкция, методика поверки, формуляр, декларация и т.д.):

Дополнительных материалов нет
