DSA832 - анализатор спектра

DSA832 - анализатор спектра, качественное профессиональное оборудование, параметры характеристики и техническое описание модели, купить анализатор спектра с доставкой и гарантией, Анализаторы спектра а так же другие измерительные приборы (КИПиА) лабораторное и испытательное оборудование в широком ассортименте по привлекательной цене в компании СамараПрибор.

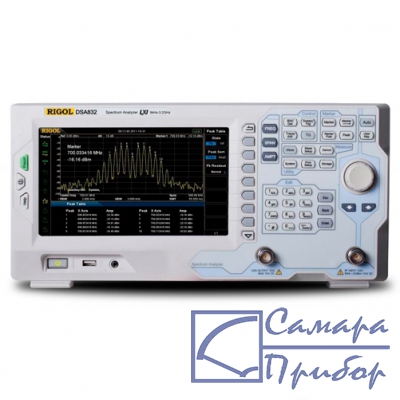

DSA832 - анализатор спектра - продукция СамараПриборФото DSA832
Новый прибор, цена с НДС:
221 663,00 руб.
поверка: приобретается отдельно
Производитель: RIGOL, Китай
Гореестр РФ: 61272-15
Статус: производится
Обратите внимание!
  • Купить приборы и оборудование в нашей компании могут только организации.
  • Форма оплаты - безналичный расчет.

Цифровой анализатор спектра 9 кГц - 3,2 ГГц; погрешность 1 ppm , средний уровень соб.шума: -144 дБмВт (п/у опция - 152дБм); макс.уровень +30 дБмВт; RBW: от 10 Гц; фаз. шум: -100 дБн/Гц; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,55 кг.

Технические характеристики

ХарактеристикиПараметрыЗначения
ЧАСТОТАЧастотный диапазон9 кГц…3 ГГц
Разрешение1 Гц
Температурная стабильность источника опорной частоты± 5х10 -7
Изменение погрешности источника опорной частоты± 1х10 -6/год
Погрешность измерения частотыРазрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Полоса обзораНулевая, 100 Гц…3 ГГц
Погрешность полосы обзора± полоса обзора / (кол.точек развертки-1)
Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц)<-98 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯПолоса пропускания ПЧ (-3 дБ)
Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI)
10 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц
Избирательность фильтров по уровням (60дБ/3 дБ)<5:1
Погрешность установки полосы пропускания ПЧ<5%
Полоса пропускания видео1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДАДиапазон измерения уровняУровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ)50 В постоянная составляющая
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень
Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.
без предусилителя:
9 кГц…100 кГц:
<-110 дБм
100 кГц…5 МГц: <-125 дБм, типично -128 дБм
5МГц…3.2 ГГц: <-130 дБм, типично -134 дБм
с предусилителем (опция PA-DSA832):
100 кГц…5 МГц: <-142 дБм, типично -145 дБм
5 МГц…3.2 ГГц: <-147 дБм, типично -151 дБм
Логарифмическая шкала1 дБ…200 дБ
Линейная шкала0 до опорного уровня
Количество точек601
Количество графиков3 + основной
Тип детектораNormal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak (DSA800-EMI)
Операции над графикаминепрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка
Единицы измерениядБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
АЧХбез предусилителя:
< 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)
с предусилителем (опция PA-DSA832):
< 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
АттенюаторПредел ослабления:
0…30 дБ, с шагом 1 дБ
Погрешность переключения
(центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0.3дБ
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
± 0.4 дБ
Установка опорного уровеняДиапазон:
-100 дБм…+30 дБм с шагом 1 дБ
Разрешение
логарифмической шкалы 0,01 дБ , линейной - 4 цифры
Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
<0,8 дБ
Гармонические искажения 2-го порядкаSHI : +45 дБм
Интермодуляционные искажения 3-го порядкаTOI: +11 дБм, типично +15 дБм
Комбинационные искажения<-60 дБн
Собственные комбинационные помехи<-90 дБм, <-100 дБм, типично
РАЗВЕРТКАДиапазон1 мс… 1500 с (нулевой обзор)
20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
запуск: непрерывный, однократный
ВХОДВЧ входСоединитель N-типа (female) ; 50 Ом;
Другие входы/выходыВыход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень
USB Host 2.0
USB Device 2.0
VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz
ЗапускИсточник запускасвободный, видео, внешний
Внешний запуск5 В TTL уровень
ОБЩИЕ ДАННЫЕДисплейГрафический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
Поддержка принтераПротокол PictBridge
Удаленное управлениеUSB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
Напряжение питанияВходное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц
Потребляемая мощность35 Вт, типично;
50 Вт, масимально
Габаритные размеры361,6 x 178,8 х 128 мм
Масса4,55 кг
Внутренняя память данныхFlash Disk (встроенный)
Рабочая температура0 ºC …50 ºC

Расширенные измерения

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
  • измерение КСВН (опция DSA800-VSWR)
  • предусилитель (опция PA-DSA832)
  • измерение мощности в основном канале (опция DSA800-AMK)
  • измерение занимаемой полосы (опция DSA800-AMK)
  • соотношение мощностей в смежных каналах (опция DSA800-AMK)
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
  • измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
  • измерение гармонических искажений (опция DSA800-AMK)
  • измерение TOI (опция DSA800-AMK)
  • тестирование в пределах

Комплект поставки

  • Анализатор спектра DSA832 1 шт.
  • Кабель питания 1 шт.
  • Краткое руководство по эксплуатации 1 шт.
  • CD-ROM (руководство пользователя, руководство по программированию) 1 шт.
  • Комплект аксессуаров DSA Utility Kit 1 шт.
  • Опция расширенных измерений DSA800-AMK 1 шт.
  • Опция для ЭМИ измерений DSA800-EMI 1 шт.
  • Комплект для монтажа в стойку DSA800-RMSA 1 шт.
  • Зонд ближнего поля RF2 1 шт.
  • Программное обеспечение Ultra Spectrum 1 шт.

Дополнительные материалы по прибору (описание, сертификат, паспорт, руководство, инструкция, методика поверки, формуляр, декларация и т.д.):

Дополнительных материалов нет
