Новый прибор, цена с НДС:
по запросу
|
Тип осциллографа | цифровой, стационарный, запоминающий |
Количество каналов | 4 |
Полоса пропускания | 100 МГц |
Частота дискретизации | 1 ГГц |
Объем памяти | 10 Кточек на канал |
Синхронизация (запуск) | по длительности импульса, по перепаду, по кодовому слову, по видеосигналу, принудительно |
Режимы работы | усреднение, пиковый детектор, БПФ, автоизмерения |
Встроенный прибор | частотомер |
Дисплей | цветной |
Интерфейсы | USB |
Прочее | русифицированное меню |

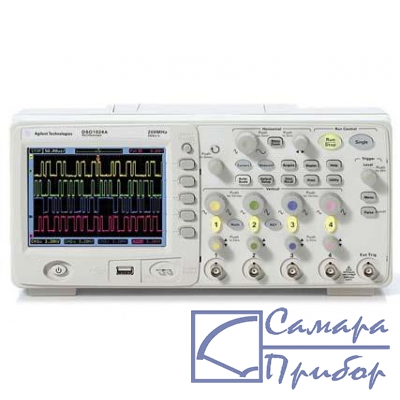

Компания Agilent Technologies выпустила новую серию бюджетных осциллографов, которые по своим функциональным возможностям не уступают своим более дорогостоящим собратьям.
Серия цифровых запоминающих осциллографов Agilent DSO1000 включает шесть двух- и четырехканальных моделей с полосой пропускания 60 МГц, 100 МГц и 200 МГц. Частота дискретизации в режиме реального времени у всех моделей составляет 1 Гвыборок/с при работе одновременно со всеми каналами, а объем памяти — 10 тыс. выборок на каждый канал (при использовании половины каналов эти значения увеличиваются вдвое). Осциллографы с полосами пропускания от 60 до 200 МГц, сочетающие в себе характеристики и функции больших приборов и портативность и невысокую цену компактных приборов
Больше возможностей, чем можно ожидатьБольше возможности просмотра сигнала: до 8 раз больше памяти, чем у конкурирующих продуктов, для глубокого и детального захвата сигнала; увеличение масштаба и функция разделения экрана дают возможность одновременно смотреть весь сигнал и его масштабированную область
Больше функций: возможности высокопроизводительного прибора при низкой цене – 23 автоматических измерения, метод сегментированной памяти, цифровые фильтры, расширенные возможности запуска и многое другое
Больше производительности: быстрая и удобная работа с помощью автоматического теста на соответствие маске, математической обработки, быстрого преобразования Фурье, а также функций экранной помощи, автонастройки, использования USB-портов.
Приборы позволяют автоматически измерять 23 параметра сигнала (в том числе, до 21 одновременно), включая измерения с помощью шестиразрядного частотомера. Кроме того, осциллографы Agilent DSO1000Aобеспечивают работу в режиме последовательного сбора данных, что значительно облегчает обнаружение редких событий. Инженер может записать, а затем воспроизвести до 1000 событий запуска для идентификации глитчей и других аномалий сигнала.
Программируемые пользователем встроенные цифровые фильтры помогают пользователю сосредоточиться на наиболее существенных спектральных составляющих сигнала.
Осциллографы Agilent DSO1000A в стандартной комплектации имеют функцию допускового контроля (режим «Годен/Не годен»), что позволяет даже неопытному пользователю с высокой точностью контролировать параметры исследуемых устройств. Управление всеми функциями приборов осуществляется с помощью интуитивно понятного пользовательского интерфейса с поддержкой на 11 языках, включая русский.
В стандартную конфигурацию всех моделей входит USB порт на передней панели для подключения внешних накопителей и обычный USB порт для подключения к ПК на задней панели прибора. В комплект поставки осциллографов серии DSO1000A входит программное обеспечение IntuiLink, которое позволяет осуществлять дистанционное управление прибором, а также обеспечивает сохранение осциллограмм, анализ и документирование результатов измерений.
Для отображения исследуемых сигналов и результатов измерений осциллографы оснащены ярким цветным жидкокристаллическим дисплеем с диагональю 5,7 дюймов (14,5 см) и разрешением QVGA.
Габаритные размеры приборов составляют 325 х 158 х 129 мм, а их масса — около 3 кг.
Общие характеристики | |
Полоса пропускания | 100 МГц, |
Частота дискретизации | 2 Гвыб./с при объединении каналов, 1 Гвыб./с по всем каналам |
Глубина памяти | 20 Квыб. при объединении каналов, 10 Квыб. по всем каналам |
Число каналов | 4 |
Коэффициент отклонения | 2 мВ/дел. – 10 В/дел. |
Погрешность коэффициента усиления на постоянном токе | 2 мВ/дел. – 5 мВ/дел.: ± 4,0%, 10 мВ/дел. – 5 В/дел.: ± 3,0% |
Коэффициент развертки | 2 нс/дел - 50 с/дел. |
Ограничение полосы | 20 МГц |
Входной импеданс | 1 МОм, 18 пФ |
Погрешность временной базы | 50 х 10-6 |
Режимы сбора данных | |
Нормальный | Отображение собранных данных на экране в реальном времени |
С усреднением | Число усреднений 2, 4, 8, 16, 32, 64, 128 или 256 |
Сегментированный | Запись от 1 до 1 000 сегментов |
С обнаружением пиков | Захват глитчей длительностью до 10 нс (на развертке <5 мкс/дел.) |
Прокрутка | Просмотр сигнала с прокруткой слева направо |
Режимы запуска | |
Принудительный | Немедленный запуск при нажатии клавиши на панели |
По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
По ТВ сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
По длительности импульса | Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 20 нс до 10 с) |
По кодовому слову | Запуск по началу кодового слова, составленного из комбинации высоких, низких уровней и положительных или отрицательных перепадов на любом из каналов |
Общие данные | |
Дисплей | 5,7-дюймовый цветной QVGA TFT LCD |
Скорость обновления дисплея | 400 осцилограмм в секунду |
Интерфейс | USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителямиUSB-порт для удаленного управления с ПК |
Габаритные размеры (ШхВхГ) | 32,5 х 15,8 х 12,9 см |
Масса | 3 кг |
