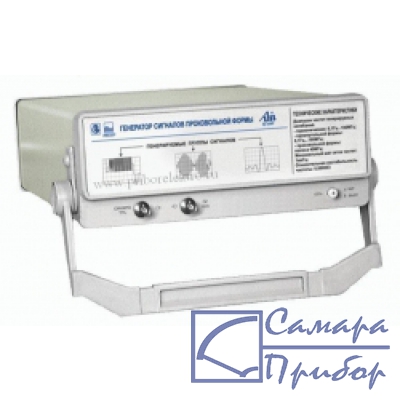

Фото Г6-45|
Новый прибор, цена с НДС:
по запросу
|
Генератор сигналов специальной формы Г645 предназначен для генерирования электрических сигналов:
Область применения генератора: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении и приборостроении.
Управление работой генератора производится с помощью персональной ЭВМ (ПЭВМ) типа IBM PC через интерфейс LPT под управлением программного обеспечения «Wfg_BELVAR.exe» в операционной системе Microsoft Windows 95/98.
| Технические характеристики | |
| Диапазон частот | синусоидальной формы 0,01 Гц - 100 МГцпрямоугольной формы 0,01 Гц - 10 МГцреугольной и пилообразной формы 0,01 Гц - 100 кГц |
| Пределы допускаемой основной относительной погрешности установки частоты | не более ±5·10-3% |
| Относительная нестабильность частоты синусоидального сигнала на частотах более 20 Гц | не более 5·10-4% |
| Допускаемое значение изменения частоты синусоидального сигнала при уменьшении уровня выходного сигнала на 10 дБ | не более ±1,5·10-4% |
| Максимальная амплитуда напряжения выходных сигналов | в диапазоне от 0,01 Гц до 10 МГц, В: не менее 1в диапазоне от 10 МГц до 100 МГц, В: не менее 0,5 |
| Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 10 МГц | не более ± 0,5% |
| Относительная нестабильность амплитуды напряжения выходного сигнала синусоидальной формы, % не более | за любые 15 минут работы ± 0,1за любой 3-х часовой интервал времени ± 0,1 |
| Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы, % | не более ± 1,0 |
| Предельно допустимый коэффициент гармоник сигнала синусоидальной формы в диапазоне частот до 100 кГц, % | не более 0,5 |
| Ослабление наибольшей по амплитуде гармоники сигнала синусоидальной формы относительно его первой гармоники, дБ | не менее 40 |
| редельно допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0,1 до 0,9, % | не более 1 |
| Параметры сигнала прямоугольной формы | длительность фронта, среза, нс: не более 40выбросы за фронтом и за срезом, %: не более 5неравномерность вершины ,%: не более 1 |
| Пределы допускаемой основной относительной погрешности коэффициента заполнения 0,5 сигнала прямоугольной формы в диапазоне до 100 кГц, % | не более 1 % |
| Общие данные | |
| Потребляемая мощность | 30 В*А |
| Питание | 220±22 В, 50±1 Гц |
| Габариты | 270х110х360 мм |
| Вес | 5 кг |
