прибор не поставляется
|

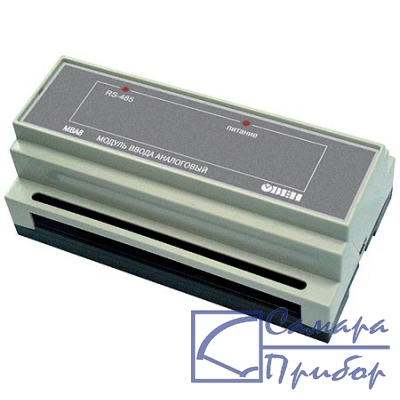

Восьмиканальный универсальный измерительный модуль ввода для распределенных систем управления в сети RS-485.
Может использоваться в качестве модуля расширения входов для ОВЕН ПЛК или программируемых контроллеров других производителей.
Модуль ввода МВА8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВА8 не является «мастером» сети.
Параметр | Значения |
Питание | |
Напряжение питания | 90…245 В переменного тока частотой 47…63 Гц |
Потребляемая мощность | не более 6 ВА |
Входы | |
Количество входов | 8 |
Минимальное время опроса одного входа | 0,3 с |
Минимальное время опроса восьми входов | 2 с |
Напряжение источника питания активных датчиков | 24±3 В постоянного тока |
Максимальный ток нагрузки источника питания активных датчиков | 180 мА |
Входное сопротивление при измерении: |
|
— напряжения | >100 кОм |
— тока (внешний резистор) | 100 Ом ± 0,1 % |
Макс. напряжение перегрузки на входе | 15 В |
Интерфейс | |
Тип интерфейса | RS-485 |
Скорость передачи данных, кбит/с | 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2 |
Максимальная длина линии связи | 1200 м |
Протокол передачи данных | ОВЕН |
Максимальное количество модулей в сети: |
|
— для протокола ОВЕН при длине сетевого адреса 8 бит | 32 |
— для протокола ОВЕН при длине сетевого адреса 11 бит | 256 |
— для протокола Modbus | 256 |
Процессор | |
Встроенный процессор | AТMega 128 |
Таймер | сторожевой |
Гальваническая изоляция | |
Допустимое напряжение изоляции между входами и линией интерфейса | 1500 В |
Корпус | |
Тип корпуса | на DIN-рейку Д9 |
Габаритные размеры корпуса | 157х86х58 мм |
Степень защиты корпуса | IP20 |
Условия эксплуатации | |
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Тип датчика | Диапазон измерений | Предел основной приведенной погрешности |
ТСМ (Cu50) W100=1,426 | –50...+200 °С | 0,25 % |
ТСМ (50М) W100=1,428 | –190...+200 °С | 0,25 % |
ТСП (Pt50) W100=1,385 | –200...+750 °С | 0,25 % |
ТСП (50П) W100=1,391 | –200...+750 °С | 0,25 % |
ТСМ (Cu100) W100=1,426 | –50...+200 °С | 0,25 % |
ТСМ (100М) W100=1,428 | –190...+200 °С | 0,25 % |
ТСП (Pt100) W100=1,385 | –200...+750 °С | 0,25 % |
ТСП (100П) W100=1,391 | –200...+750 °С | 0,25 % |
ТСН (Ni100) W100=1,617 | –60...+180 °С | 0,25 % |
ТСМ (Cu500) W100=1,426 | –50...+200 °С | 0,25 % |
ТСМ (500М) W100=1,428 | –190...+200 °С | 0,25 % |
ТСП (Pt500) W100=1,385 | –200...+650 °С | 0,25 % |
ТСП (500П) W100=1,391 | –200...+650 °С | 0,25 % |
ТСН (Ni500) W100=1,617 | –60...+180 °С | 0,25 % |
ТСМ (Cu1000) W100=1,426 | –50...+200 °С | 0,25 % |
ТСМ (1000М) W100=1,428 | –190...+200 °С | 0,25 % |
ТСП (Pt1000) W100=1,385 | –200...+650 °С | 0,25 % |
ТСП (1000П) W100=1,391 | –200...+650 °С | 0,25 % |
ТСН (Ni1000) W100=1,617 | –60...+180 °С | 0,25 % |
ТХК (L) | –200...+800 °С | 0,5 % |
ТЖК (J) | –200...+1200 °С | 0,5 % |
ТНН (N) | –200...+1300 °С | 0,5 % |
ТХА (K) | –200...+1300 °С | 0,5 % |
ТПП (S) | 0...+1750 °С | 0,5 % |
ТПП (R) | 0...+1750 °С | 0,5 % |
ТПР (В) | +200...+1800 °С | 0,5 % |
ТВР (А-1) | 0...+2500 °С | 0,5 % |
ТВР (А-2) | 0...+1800 °С | 0,5 % |
ТВР (А-3) | 0...+1600 °С | 0,5 % |
ТМК (Т) | –200...+400 °С | 0,5 % |
Сигналы тока 0...5 мА; 0...20 мА; 4...20 мА | 0...100 % | 0,25 % |
Сигналы напряжения –50...+50 мВ; 0...1 В | 0...100 % | 0,25 % |
Датчик положения задвижки: | ||
– резистивный (до 900 Ом) | 0…100 % | не устанавливается |
– токовый 0(4)…20 мА | 0…100 % | не устанавливается |
– токовый 0…5 мА | 0…100 % | не устанавливается |
