OVM-1 (контроль ЛЭП до 110 кВ) универсальный прибор регистрации частичных разрядов, импульсных перенапряжений и токов

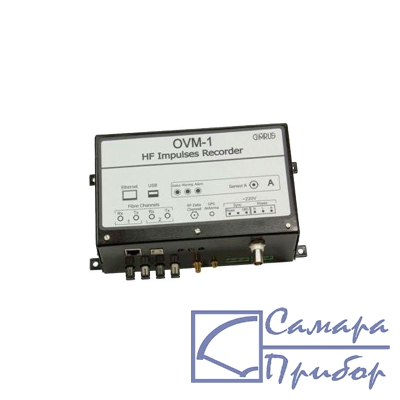

универсальный прибор регистрации частичных разрядов, импульсных перенапряжений и токов OVM-1 (контроль ЛЭП до 110 кВ)Фото OVM-1 (контроль ЛЭП до 110 кВ)
прибор не поставляется
Производитель: Россия
Госреестр РФ: не внесен
Статус: cнят с производства
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: OVM-1 (контроль ЛЭП до 110 кВ)

Назначение универсального прибора регистрации частичных разрядов, импульсных перенапряжений и токов OVM-1

На практике всегда существует потребность в универсальных системах мониторинга и диагностики, позволяющих контролировать состояние оборудования различных типов. В основе таких систем лежит другой идеологический принцип конструирования – «несколько типов оборудования – один общий метод диагностики». Прибор OVM-1 предназначен для создания таких универсальных систем мониторинга, реализующих именно такой принцип диагностики.

Измерительный прибор (канал) OVM-1 предназначен для регистрации высокочастотных импульсов в различном высоковольтном оборудовании. Он может быть применен как для регистрации импульсов от частичных разрядов, так и импульсов другой природы возникновения, например, грозовых, коммутационных перенапряжений и т. д.

Прибор OVM-1 может быть использован:

  • Для регистрации частичных разрядов в изоляции различного высоковольтного оборудования – генераторов, электродвигателей, трансформаторов, кабельных и воздушных линий.
  • Регистрации импульсных и коммутационных перенапряжений в энергосистемах.
  • Локации мест дефектов и перенапряжений в кабельных и воздушных линиях.

Прибор OVM-1 имеет модифицируемые входные цепи, к которым можно подключить датчики высокочастотных импульсов, регистрирующие «электрическую» или «акустическую» реакцию системы на импульсное воздействие от дефекта в изоляции. Это позволяет создавать на его основе системы мониторинга различного назначения.

Система мониторинга практически любого крупного энергетического комплекса может быть легко создана с использованием набора нескольких приборов OVM-1. На каждом объекте комплекса монтируется один или несколько приборов, которые объединяются в единую информационно-диагностическую систему. Объединение информации с приборов может быть произведено несколькими методами, в зависимости от параметров и типа контролируемого объекта.

Максимальное внимание при разработке прибора OVM-1 было уделено созданию средств коммуникации и синхронизации отдельных приборов между собой. Только при их наличии возможна оперативная интеграция отдельно стоящих приборов в единую систему мониторинга.

Особенно важной является задача максимально точной синхронизации отдельных приборов (измерительных каналов системы мониторинга) между собой. Только в этом случае возможно корректное проведение локации мест возникновения дефектов в кабельных и воздушных линиях. Для мониторинга кабельных линий точность синхронизации приборов должна быть не хуже 3 ÷ 5 наносекунд, что обеспечит точность локации мест дефектов не хуже 1 метра (теоретически). Для такой синхронизации используется оптическое волокно, прокладываемое между всеми модулями.

Для воздушных линий электропередачи, где нужна точность локации мест возникновения дефектов «до одной опоры», точность синхронизации приборов на разных концах контролируемой линии не должна быть хуже 100 наносекунд. При этом приборы OVM-1, установленные на концах ЛЭП, могут быть разнесены на сотни километров. Такая точность достигается благодаря использованию в OVM-1 синхронизирующих импульсов от системы глобального позиционирования GPS.

Приборы марки OVM-1 могут обмениваться между собой по радиосвязи, но для синхронизации эти каналы использовать нельзя из-за высокой временной погрешности. Основное назначение модулей радиосвязи - передача зарегистрированной информации в общий информационный узел, если на контролируемом высоковольтном объекте проводные каналы связи отсутствуют.

На основе приборов OVM-1 может быть создана распределенная система мониторинга сложного энергетического объекта, например, совокупности кабельных и воздушных линий, питающих группу потребителей. Такая система позволит оперативно оценивать состояние каналов передачи энергии системы электроснабжения, правильно организовывать потоки передачи электроэнергии.

Приборы OVM-1 могут быть использованы для регистрации не только частичных разрядов. С их помощью можно вести мониторинг импульсных грозовых и коммутационных перенапряжений. Можно оперативно определять место возникновения самоустраняющихся дефектов в ЛЭП, поиск которых обычно затруднен.

С системой, состоящей из набора модулей типа OVM-1, поставляется специализированное программное обеспечение, позволяющее интегрировать информацию от отдельных модулей, проводить диагностику и локацию дефектов в изоляции. Данное программное обеспечение может быть сконфигурировано на систему кабельных или воздушных линий практически любой сложности.

Технические характеристики универсального прибора регистрации частичных разрядов, импульсных перенапряжений и токов OVM-1

ПараметрЗначения
Тип линий электропередачкабельные линии
Количество каналов измерения импульсных сигналов1
Количество приборов, объединяемых в единую систему мониторинга, штдо 1000
Частотный диапазон регистрируемых импульсов, МГц0,1 – 20,0
Динамический диапазон входных сигналов, dB80
Способ синхронизации регистрации нескольких приборов в составе общей системыоптоволокно, сигналы GPS
Интерфейс связи с компьютеромUSB, Ethernet
Напряжение питания, В120 ÷ 260 AC/DC
Габаритные размеры прибора, мм220х130х70
Диапазон рабочих температур, градусов-40 ÷ +60

Комплект поставки OVM-1 (контроль ЛЭП до 110 кВ)

НаименованиеКоличество
Универсальный прибор регистрации частичных разрядов, импульсных перенапряжений и токов OVM-1 (ЛЭП)1
Программное обеспечение1

Модификации OVM-1

  • OVM-1 (контроль кабельных линий), универсальный прибор регистрации частичных разрядов, импульсных перенапряжений и токов
  • OVM-1 (контроль ЛЭП до 110 кВ), универсальный прибор регистрации частичных разрядов, импульсных перенапряжений и токов
