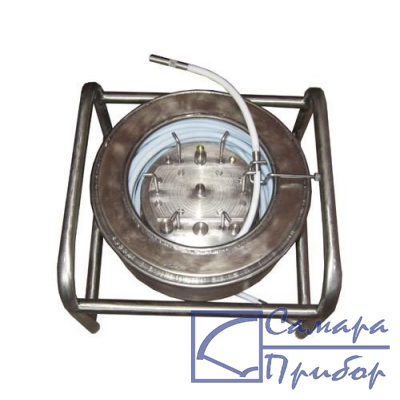

Фото Питон-ГД|
Новый прибор, цена с НДС:
по запросу
|
Эндоскоп «Питон» – мобильный телевизионный прибор дистанционного визуального контроля с автономным питанием.
Предназначен для дистанционного визуального контроля оборудования радиохимических производств.
Является универсальным инструментом для работников подразделений технической диагностики крупных предприятий атомной, химической, энергетической, газовой и нефтяной промышленности, локомотивных депо и авиапредприятий, региональных инженерно-консультационных экспертных и диагностических центров, а также отделов розыска транспортных средств и дорожно-патрульных служб ГИБДД.
Видеоэндоскоп «Питон-ГД» – сложный телевизионный прибор, построенный на взаимосвязанных системах, объединенных в единый комплекс. В эндоскоп входят: – блок передачи телевизионного изображения с гибкой рабочей частью эндоскопа, смотанной на бобину (далее «блок передачи»); – блок приема и регистрации телевизионного изображения (далее «блок приема и регистрации»).
Видеокамера – аналоговая, миниатюрная, съемная. Камера смонтирована в металлическом корпусе цилиндрической формы, имеющем кабельную вилку для соединения с концом гибкой рабочей части эндоскопа.
Осветитель – 6 сверхъярких светодиодов белого света, установленных в корпусе телевизионной камеры.
Блок передачи с гибкой рабочей частью и блок приема с монитором не связаны проводами и могут находиться друг от друга на расстоянии до 7 м. Передача видеосигнала осуществляется на частоте 2.4 ГГц. При необходимости видеосигнал может быть передан посредством видеокабеля (входит в комплект). При осмотре изображение выводится на плоский жидкокристаллический монитор, расположенный в блоке приема. Запись видеоизображения осуществляется в высоком разрешении на карту памяти объемом до 32 Гб.Питание эндоскопа осуществляется от двух аккумуляторных батарей. Заряд батарей производится через соответствующие гнезда для заряда, расположенные на блоках эндоскопа
Центрирующее устройство состоит из центратора и наращиваемого толкателя Центратор изготавливается для работы в цилиндрических изделиях, внутренний диаметр которых лежит в диапазонеот 8 до 35 см. Наращиваемый толкатель изготавливается из нескольких звеньев. Их число зависит от длины рабочей части конкретного эндоскопа
Эндоскоп «Питон-ГД» может эксплуатироваться в закрытых помещениях, под навесами и на открытом воздухе при температуре окружающего воздуха в диапазоне от 0 до 40 ·С и относительной влажности не более 80%.
| Состав эндоскопа | – блок передачи изображения (материал — нержавеющая сталь и фторопласт); – блок приёма и регистрации (ударопрочный герметичный кейс из специального полимера) |
| Гибкая рабочая часть | фторопластовая (Ф-4) трубка толщиной 2 мм |
| Длина гибкой рабочей части | 10, 15, 20, 25 и 30 м |
| Диаметр гибкой рабочей части | 12 мм |
| Длина корпуса миниатюрной телевизионной камеры эндоскопа | 45 мм |
| Диаметр корпуса миниатюрной телевизионной камеры эндоскопа | 15 мм |
| Конец рабочей части | патрубок с памятью формы изгиба длиной 250 мм |
| Изгиб конца гибкой рабочей части | ± 180° неуправляемый изгиб в любой плоскости (возможность предварительного регулирования угла наклона миниатюрной телевизионной камеры и резкости изображения перед началом работы с эндоскопом) |
| Поворот рабочей части с изгибаемым концом вокруг своей оси | С помощью толкателя или путём непосредственного вращения рабочей части ± 180° |
| Миниатюрная видеокамера | Аналоговая, CMOS, 380 ТВЛ |
| Крепление видеокамеры на конце гибкой рабочей части | с помощью соединителя РС4 |
| Освещение | 8 сверхъярких светодиодов обеспечивают освещение до 1 м |
| Класс защиты от пыли и влаги | Блок передачи с гибкой рабочей частью, закрытый блок приема — IP65 — полная защита от пыли и защита от водяных потоков с любого направления – от полива; видеокамера — IP64 — полная защита от пыли и защита от брызг во всех направлениях |
| Вывод изображения | на видеомонитор по радиоканалу или кабелю |
| Передача изображения в блок приема и регистрации | по радиоканалу (дальность до 10 м) или кабелю (7 м) |
| Способ визуального осмотра | прямой |
| Угол обзора объектива | 50° |
| Экран видеомонитора | не менее 7 дюймов |
| Глубина поля зрения при собственном освещении | до 50 см |
| Диапазон расстояний до объекта, при которых обеспечивается резкое изображение | от 1 см до 100 см (резкость устанавливается предварительной регулировкой объектива) |
| Разрешение записываемого изображения | 640×480 элементов |
| Питание эндоскопа | две аккумуляторных батареи, 12 В |
| Масса эндоскопа (брутто) в т. ч.: – блок приема и регистрации ТВ-изображения – бобина с гибкой рабочей частью и блоком передачи изображения | 28,5 кг 6,5 кг – 1 шт. 22 кг – 1 шт. |
| Габаритные размеры эндоскопа – блок приема и регистрации ТВ-изображения – бобина с гибкой рабочей частью и блоком передачи изображения | 410×320×170 мм 450×450×300 мм |
Базовая комплектация:
1 Гибкий телевизионный эндоскоп «Питон»:
1.1 Блок приема и регистрации – 1шт.
1.2 Блок передачи – 1шт.
2 Встроенная в эндоскоп аккумуляторная батарея – 2шт.
3 Зарядное устройство ANSMANN ALCS 2-24A (для заряда встроенных в блоки эндоскопа аккумуляторных батарей) – 1шт.
4 Телевизионная система наблюдения изображения, его передачи, регистрации и ввода в компьютер:
4.1 Видеоплейер COWON A3 – 1шт.
4.2 Видеокабель (6,5 м) – 1шт.
4.3 Комплект кабелей – 1компл.
5 Паспорт, техническое описание и инструкция по эксплуатации Гибкого телевизионного эндоскопа «Питон» – 1шт
