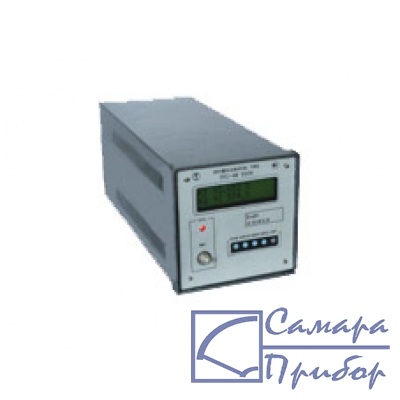

ПТС-4 Преобразователь тока (измерительный)

Четырёхканальный преобразователь тока предназначен для одновременного электропитания размещаемых во взрывоопасных зонах наружных установок и помещений четырёх преобразователей измерительных типа "Сапфир-22Ех" и преобразования токовых входных сигналов этих преобразователей в: выходные токовые сигналы, также в выходной цифровой сигнал по стандарту интерфейса RS-485 для передачи информации на ПЭВМ и сигналы, отображаемые на собственном встроенном двухстрочном цифровом табло. Преобразователь относится к устройствам, предназначенным для измерения и информационного преобразования. Одновременно он является источником питания. Преобразователь имеет 4 искробезопасных выхода (разъёма): КАНАЛ1, КАНАЛ2, КАНАЛ3, КАНАЛ4 , каждый из которых предназначен для подключения одного датчика тока типовой двухпроводной линией связи. По ней подаётся напряжение питания в датчик. Его вырабатывает преобразователь, и оно выводится на каждый вышеуказанный выход через отдельный искробезопасный блок ИБ1, ИБ2, ИБ3, ИБ4 соответственно. Каждый датчик преобразует значение измеряемого им параметра в потребляемый ток, изменяющийся от 4 до 20 мА. Преобразователь обеспечивает подключение датчиков по типовой двухпроводной схеме.

В комплект поставки входит:
преобразователь — 1 шт.;
руководство по эксплуатации — 1 экз.;
методика поверки — 1 экз.;
комплект монтажных частей — 1 шт.

Комплект ЗИП отсутствует.

ПТС-4-И—Х—ДЗвых1, ДЗвых2, ДЗвых3, ДЗвых4
1 2

1 — Состав выходов (АЦ, А, Ц);
2 — Диапазоны (0-5, или 0-20, или 4-20 мА) и тип зависимости значений выходных сигналов от входных (линейная-Л, пропорциональная квадратному корню-К)

Пример записи преобразователя исполнения ПТС-4И-АЦ с диапазоном сигналов токовых выходов первого канала "4-20 мА" и с линейной зависимостью; второго канала "0-20 мА" и с зависимостью, пропорциональной квадратному корню; третьего канала "0-20 мА" и с линейной зависимостью; четвёртого канала "0-5 мА” и с линейной зависимостью: "Преобразователь тока ПТС-4И-АЦ-4-20Л; 0-20К; 0-20Л; 0-5Л ТУ 311-00227465.063-2003". Пример записи преобразователя исполнения ПТС-4И-Ц: "Преобразователь тока ПТС-4И-Ц ТУ 311-00227465.063-2003". Пример записи преобразователя исполнения ПТС-4И-А с диапазоном сигналов токовых выходов первого канала "4-20 мА" и с линейной зависимостью; второго канала "0-20 мА" и с зависимостью, пропорциональной квадратному корню; третьего канала "0-20 мА" и с линейной зависимостью; четвёртого канала "0-5 мА” и с линейной зависимостью: "Преобразователь тока ПТС-4И-А4-20Л; 0-20К; 0-20Л; 0-5Л ТУ 311-00227465.063-2003". *Примечание: При заказе указать частоту сети питания (50 или 60 Гц).

• Цепи питания 220 В, 50 Гц должны быть изолированы от корпуса. Аналогичные требования к изоляции других цепей преобразователя.
• Все работы с преобразователем должны производиться в соответствии с "Правилами устройства электроустановок "ПУЭ" и другими директивными документами, действующими в отрасли, и сведениями, указанными РЭ.
• Монтаж, обеспечение требований безопасности и взрывобезопасности при монтаже и вводе в эксплуатацию:
  — перед монтажом осмотреть преобразователь. При этом необходимо обратить внимание на:
  — наличие крепящих винтов и пломб;
  — маркировку взрывозащиты;
  — целостность корпусов;
  — наличие заземляющих элементов.

• Монтаж, в том числе соединительных проводовили кабелей, производить в соответствии с "Правилами устройства электроустановок (ПУЭ)", "Инструкцией по мoнтажу электрооборудования силовых взрывоопасных зон ВСН 332-24 ММСС СССР", главой 3.4 "Правил эксплуатации электроустановок потребителей" (ПЭЭП) и РЭ.

Заключение № 2002.3.9 о соответствии требованиям безопасности.
Сертификат об утверждении типа средств измерений №14031.
