ПВЕ-10 Преобразователь напряжения измерительный высоковольтный емкостной масштабный

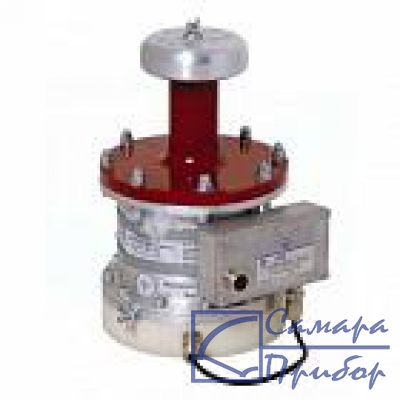

Преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10Фото ПВЕ-10
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Госреестр РФ: 32575-11
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: ПВЕ10

Назначение устройства ПВЕ-10

ПВЕ-10 предназначен для преобразования высоких напряжений переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.

Область применения ПВЕ-10: Поверка рабочих измерительных трансформаторов напряжения класса точности 0,2 и менее точных (при использовании в качестве эталонного средства измерений); Измерения высокого напряжения.

Условия эксплуатации устройства ПВЕ-10

  • Нормальная температура окружающего воздуха: (20±5) оС
  • Рабочие условия применения ПВЕ:- диапазон температур окружающего воздуха, оС: от 5 до 35- относительная влажность при температуре окружающего воздуха 30 оС, не более , %: 90- диапазон атмосферного давления, кПа: 70 - 106,7
  • Питание ПВЕ осуществляется от сети переменного тока (220±20 ) В, (50±0,5) Гц, при коэффициенте несинусоидальности не более 5%, через кабель питания.

Технические характеристики ПВЕ-10

  • Номинальное первичное напряжение: 6 или 10 кВ;
  • Номинальное вторичное напряжение: 100 В;
  • Класс точности 0,1:- погрешность измерения напряжения %: ±0,1- угловой, мин: ±5
  • Класс точности 0,05 (по специальному заказу):- погрешность измерения напряжения %: ±0,05- угловой, мин: ±3

Диапазон измерения входного напряжения составляет от 40 до 120% от номинального. Дополнительная температурная погрешность в рабочих условиях применения, не превышает 100% от основной погрешности.

Общие технические характеристики УИН ПВЕ-10

  • Габариты, мм: 80 х 185 х 225
  • Масса, кг, не более: 1,5
  • Сопротивление нагрузки, не менее, кОм: 100
  • Емкость нагрузки, не более, нФ: 5,0
  • Потребляемая мощность (от сети), ВА, не более: 10.

Общие технические характеристики ПВЕ-10

  • Испытательное напряжение в течение 1 мин, кВ: 22
  • Избыточное давление заполнения газом SF6, МПа:- номинальное: 0,1- минимальное: 0,0
  • Габариты конденсатора, мм: 350 х 150
  • Масса, кг, не более: 4.

Комплект поставки ПВЕ-10

  • Блок первичного преобразователя
  • Блок усилителя
  • Кабель измерительный К2
  • Кабель К1 (РК)
  • Руководство по эксплуатации
  • Методика поверки
  • Кабель некоронирующий (или изолированный) высоковольтный К4

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.

Отзывы покупателей из Самары

Отзывов о товаре: 0 | Добавить отзыв о ПВЕ-10

Купить ПВЕ-10 в Самаре по выгодной цене, а также получить техническую консультацию Вы можете следующим образом:

1. Отправить сообщение по электронной почте info@samarapribor.ru
2. Связаться с отделом продаж по тел/факс: +7(846)243-73-36, +7(846)331-57-08
3. Viber Whatsapp: +7(962)603-73-36

Осуществляем доставку ПВЕ-10 в Самару и в другие города России.
