QS1A тахеометр роботизированный

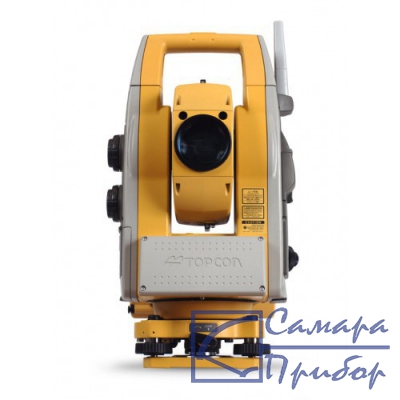

тахеометр роботизированный QS1AФото QS1A
прибор не поставляется
Производитель: Topcon, Япония
Госреестр РФ: 50580-12
Статус: cнят с производства
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: QS 1A, QS-1A

Область применения тахеометра роботизированного QS1A:

Новый электронный роботизированный тахеометр Quick Station (QS) компании Topcon представляет собой усовершенствованную модель хорошо себя зарекомендовавшего тахеометра серии GPT-9000. Сохраняя все достоинства предыдущей модели, прибор получил массу технологических усовершенствований, которые увеличивают продуктивность работы в поле.

Среди изменений стоит отметить усовершенствования в дальномерной части, которые свелись к использованию нового источника лазерного сигнала, в результате чего улучшился показатель соотношения сигнал/шум. Измененный лазерный излучатель позволил в конечном итоге улучшить качество захвата призмы при автоматическом наведении и слежении.

Также была изменена матрица, принимающая сигнал с CCD на CMOS, что позволило улучшить защиту от приема посторонних сигналов (блики от стекол), отличных от сигнала, получаемого от призмы.

Суммарно многие изменения в конструкции дальномера привели к повышению точности измерений в безотражательном режиме, которая теперь составляет ±(3мм+2ppm x D).

При автоматическом слежении за призмой был внедрен разработанный компанией Topcon математический алгоритм, за счет которого появилась возможность предсказывать траекторию движения призмы, если она оказывалась кратковременно закрытой деревьями или проезжающими автомобилями.

Также изменения коснулись модуля дистанционного управления тахеометром RC-4. Увеличился диапазон приема и передачи сигнала, что позволяет менее точно ориентировать модуль относительно тахеометра, уменьшилось время захвата призмы системой поиска, а также уменьшилась вероятность захвата посторонних объектов при автоматическом поиске призмы.

Также положительным изменением комплектации тахеометров Topcon QS является то, что программное обеспечение TopSURV on Board поставляется теперь в комплекте с тахеометром.

Остальные возможности электронного роботизированного тахеометра также находятся на высоком технологическом уровне:

  • измерение расстояния до 2000 м в безотражательном режиме
  • скоростные сервомоторы
  • полностью беспроводной обмен данными между полевым контроллером, модулем RC-4 и тахеометром
  • обновленная система быстрого поиска и наведения на призму X – TRAC;
  • цветной сенсорный экран; полная цифровая клавиатура с подсветкой
  • операционная система Windows C.E. и программное обеспечение TopSurv on Board

И все эти новейшие разработки предназначены для улучшения и повышения качества выполнения инженерно-геодезических работ.

Уже в стандартной комплектации тахеометры серии QS позволяют производить захват и слежение за призмой, исключая необходимость в постоянном наведении зрительной трубы прибора на отражатель. Один человек с вешкой, второй у прибора. Рекомендованный комплект в вышеуказанном случае будет состоять из: тахеометра QS, штатива, вехи и круговой призмы A7R4.

Геодезические работы (съемку, вынос в натуру) роботизированными тахеометрами возможно выполнять и одним человеком, производя управление с полевого контроллера, закрепленного на вехе. Для этого прибор необходимо доукомплектовать круговой призмой A7R4, модулем RC-4, полевым контроллером с программным обеспечением и креплением на веху.

Программное обеспечение, устанавливаемое на тахеометр TopSURV on Board для QS в отличие от TopSURV on Board для тахеометров 7500 серии дополнено модулями: "Сканирование" (Автоматическое измерение), "Мониторинг" и "Траектория".

Модуль "Сканирование" позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками).

С помощью модуля "Мониторинг" производится автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора.

Модуль "Траектория" позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени.

Использование дополнительной карточки памяти формата Compact Flash позволяет значительно расширить внутреннюю память тахеометра для записи полевых измерений. В новых тахеометрах возможно использование карточек емкостью до 2 Гигабайт.

Так же производится упрощенный моторизованный тахеометр QS3M, в котором отсутствуют функции автоматического наведения и слежения за пассивной и активной призмой, но сохранены возможности сканирования (автоматического измерения) и автоматического разворота на выносимые точки.

Технические характеристики тахеометра роботизированного QS1A:

ПараметрЗначение
Измерение углов
Метод определения отсчетаАбсолютное считывание
Дискретность отсчетов0.5"/1"
Точность (с.к.о.) измерения угла одним приемом1"
Измерение расстояний
УсловияЛегкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция
Диапазон измеряемых расстояний
без отражателяот 1,5 до 250 м
от 5 до 2000 м (сверхдал. режим)
дальность по одной призме3000 м
Точность измерения расстояний
по одной призме±(2мм+2ppm)
без отражателядо 250м ±(3мм+2ppm) мм
до 2000м ±(10мм +10ppm)
Дискретность отсчетов при измерении расстояний
Точный режим1мм/0.2мм
Грубый режим10мм/1мм
Режим слежения10 мм
Отображение результата10 цифр: ±999999.9999 мм
Ввод данных
Поправка за атмосферуот -999.9ppm до +999.9ppm (шаг 0.1ppm)
Постоянная отражателяот -99.9мм до +99.9мм (шаг 0.1мм)
Сканирование
Дальностьдо 1200 метров
Скорость сканирования1 точка 1-8 сек. в зависимости от расстояния
Другие характеристики
Размеры прибора (ВхШхД)338x210x185 мм
СтвороуказательЕсть
ЦелеуказательЕсть
Класс лазера целеуказателяКласс 2
Класс лазера для измерния расстоянийКласс 1
Зрительная труба
Длина165 мм
Диаметр объектива45 мм (EDM 49 мм)
Увеличение30 х
ИзображениеПрямое
Угол поля зрения1º30′
Разрешающая способность3 "
Наименьшее расстояние фокусирования1.3 м
Внешние условия эксплуатации прибора
Пыле- влагозащищенностьIP54
Рабочая температураот -20ºС до +50ºC
Компенсатор
Датчик2-осевой
ТипЖидкостный
Диапазон работы±6′
Точность1 "
Панель управления
Экран320Х240 (QVGA) TFT, графический, цветной, с подсветкой и сенсорным вводом
Количество1
Клавиатура25 клавиш
Интерфейсы
I/O портыRS-232C, USB miniB для AcniveSync, USB A для памяти USB
Карты памятиCompact Flash Type I/II, USB память
Память
Внутренняя память128 Мб
Компьютер
ПроцессорIntel PXA255 400MHz
Операционная системаMicrosoft Windows CE.NET 4.2
Сервопривод и автоматическое слежение
Вращающий механизмМоторный привод с функцией замедленного вращения
Диапазон вращения360º в плане
Точное наведениемин. шаг 1 сек
Макс. скорость вращения85 º/сек
Макс. скорость автослежения15 º/сек
Дальность автослеженияот 1,5 м до 1000 м по обыкновенной призме
от 5 м до 600 м по круговой призме A7R4
от 5 м до 50 м по пленочному отражателю 50 на 50 мм.
Точность автонаведения2 сек.
Оптический отвес
Увеличение3 х
Диапазон фокусированияот 0.5 м до бесконечности
ИзображениеПрямое
Угол поля зрения
Чувствительность уровней
Цилиндрический30 "/2мм
Батарея питания
МодельBT-65Q
Выходное напряжение7.4 В
Емкость5 Ач
Период работы при +20ºС (углы и расстояния)4.5 ч
Вес0.2 кг
Зарядное устройство
МодельBC-30D
Входное напряжение100-240 В
Частота50 Гц
Период разрядкимакс. 5 часов
Рабочие температурыот +10ºC до +40ºC
Период зарядки5 часов
Вес
Тахеометр с батареей6.9 кг.
Транспортировочный ящик4.0 кг
Гарантия
Гарантийный срок1 год

Комплект поставки QS1A

НаименованиеКоличество
Тахеометр роботизированный QS1A1
Программное обеспечение TopSURV on Board1
Аккумулятор BT-65Q2
Зарядное устройство BC-30D1
Кабель USB F-25 miniUSB1
Стилус1
Юстировочные инструменты1
Транспортировочный футляр1
Плечевые ремни1
Силиконовая салфетка1
Чехол для защиты от дождя1
Нитяной отвес1
Бленда на объектив1
Руководство по эксплуатации1
