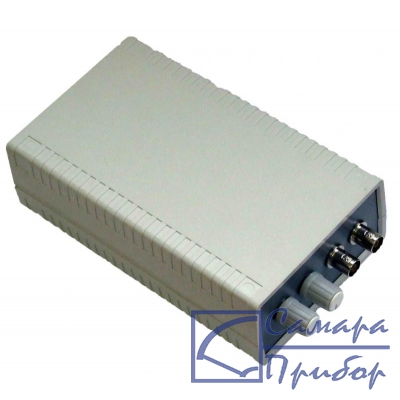

РИ-307USB Импульсный usb-рефлектометр

Рефлектометр РИ-307 USB является полным функциональным аналогом РИ-307 при существенно меньшей цене и  габаритах. Выполнен в виде компактного и легкого измерительного модуля, работающего под управлением персонального компьютера по USB-интерфейсу.

Двухканальный импульсный рефлектометр РИ-307USB является малогабаритным кабельным локатором, предназначенным для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждения;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

Пользовательский интерфейс

• прибор выполнен в виде лёгкого и компактного измерительного модуля подключаемого к копмпьютеру по USB-интерфейсу;
• управление прибором осуществляется с копмпьютера с помощью мыши или клавиатуры;
• рефлектограммы отображаются на дисплее копмпьютера.

Измерение

• два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
• измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
• расширенная сетка диапазонов (62,5 м - 64 км);
• высокое разрешение – от 12,5 см;
• режим «захват» для определения "мерцающих неоднородностей";
• многократная лупа (x2 – x16);
• два измерительных курсора;
• цифровая установка параметров контролируемой линии и всех настроек прибора;
• цифровая индикация расстояния до любого участка рефлектограммы;
• цифровая индикация расстояния между любыми участками рефлектограммы.

Память

• рефлектограммы со всеми параметрами измерений сохраняются в память копмпьютера;
• количество сохраняемых рефлектограмм ограничено только объёмом памяти копмпьютера;
• высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
• просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
• дата и время измерения автоматически записываются в память вместе с рефлектограммой;
• возможность задания названий рефлектограмм при сохранении;
• автоматическое сохранение пользовательских настроек при выключении прибора.

Сервисные режимы

• режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
• режим "СРАВНЕНИЕ" - возможность одновременного просмотра на дисплее прибора двух рефлектограмм, полученных с каналов измерения, и трех сохраненных в памяти;
• режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить коррелированные помехи;
• режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
• возможность редактирования и пополнения библиотеки коэффициентов укорочения;
• режим "ЗАХВАТ" для выявления "мерцающих" неисправностей;
• режим "БИТОСТЬ ПАР" - один канал работает только на передачу, второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
• подавление асинхронных (выбор усреднения от 1 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех.

Интерфейс с ПК

• прибор работает под управлением компьютера по USB интерфейсу;
• комплектация дополнительным программным обеспечением IRView для архивации, анализа и печати отчётов о проведенных измерениях с примерами графиков рефлектограмм.

Базовая версия программного обеспечения ver.1.1.5 рефлектометра РИ-307USB позволяет:

• устанавливать рабочие параметры прибора РИ-307USB
• получать от прибора графики рефлектограмм и отображать их на дисплее ПК в режиме реального времени;
• производить обработку результатов измерений;
• сохранять результаты измерений на ПК.
• сравнивать/вычитать рефлектограммы;
• проводить курсорные измерения;
• корректировать коэффициент укорочения, для более точного расчета расстояния;
• детально изучать рефлектограммы сохранённые с максимальным разрешением;

Расширенная версия программного обеспечения ver.1.1.5 рефлектометра РИ-307USB позволяет:

• выводить на печать отчеты (рефлектограммы всех каналов со всеми измерительными параметрами);
• автоматически рассчитывать расстояние до повреждений в линиях, составленных из разнородных кусков кабеля (с неодинаковыми коэффициентами укорочения);
• использовать вместо коэффициента укорочения скорость распространения сигнала - V/2, как принято в зарубежных приборах;
• просматривать одновременно всю линию и любой увеличенный её участок (функция второго экрана).

Расширенная версия программного обеспечения заказывается отдельно. Цена - по запросу.

Общее

• питание от сменных аккумуляторов типа AA, не менее 8 часов непрерывной работы;
• широкий диапазон рабочих температур: -20 °С ...+40 °С;
• масса прибора с аккумуляторами не более 0.5 кг.

• Импульсный рефлектометр РИ-307USB
• Кабель USB для подключения к компьютеру длиной 5 м
• Шнуры подключения к кабелю
• Руководство по эксплуатации
• Диск с программным обеспечением

• Зарядное устройство для аккумуляторов типа AA
• Управляющий компьютер
• Устройство защиты входов от напряжения до 380 В – УП-1
