ШЭПП-1602 шкаф дополнительной резервной защиты (с двумя AZT 3/0 )

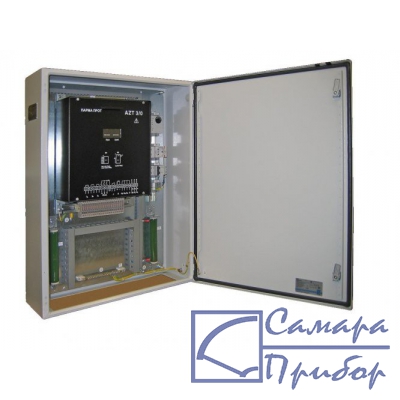

шкаф дополнительной резервной защиты (с двумя AZT 3/0 ) ШЭПП-1602Фото ШЭПП-1602
прибор не поставляется
Производитель: Россия
Госреестр РФ: не внесен
Статус: cнят с производства
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: ШЭПП-1602, ШЭПП 1602, ШЭПП1602

Описание шкафа автономной токовой защиты ШЭПП-1602:

Шкафы автономной токовой защиты предназначены для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты одного ШЭПП-1602 трансформаторов и автотрансформаторов или резервной автономной токовой защиты нулевой последовательности высоковольтных линий.

Назначение шкафа автономной токовой защиты ШЭПП-1602:

Шкаф автономной токовой защиты ШЭПП-1602 предназначен для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты трансфор¬маторов и автотрансформаторов. Шкаф обеспечивает защиту одного трансформатора. Шкаф предназначен для монтажа на раму или на бетонное основание (поставляются по отдельному заказу).

Особенности шкафа автономной токовой защиты ШЭПП-1602:

  • Защита трансформатора или высоковольтных линий при отказе основных защит или неисправности оперативного тока;
  • Питание от трансформаторов тока;
  • Встроенная батарея конденсаторов, обеспечивающая накопление энергии для питания катушек отключения выключателя;
  • Электромеханические счетчики пусков и срабатываний защиты;
  • Обратнозависимая времятоковая характеристика;
  • Регулируемая выдержка времени;
  • Установка непосредственно возле трансформаторов тока или выключателя, в том числе на открытом воздухе (на ОРУ);
  • Прокладка кабелей по кратчайшему расстоянию;
  • Возможен монтаж на бетонное основание или на раму (поставляются по отдельному заказу);
  • Широкий диапазон рабочих температур: от -40 до +50 ºC.

Технические характеристики шкафа автономной токовой защиты ШЭПП-1602::

ПараметрЗначение
Габаритные размеры шкафа807x611x230 мм
Номинальное напряжение питания обогрева, В:220 Ин
Мощность обогревателя, не более, Вт:200 Рн
Условия эксплуатации шкафа
Температура окружающего воздухаот -40 до +50 °С
Атмосферное давлениеот 73 до 107 кПа (от 550 до 800 мм рт.ст.)
Высота над уровнем моряне более 2000 м

Комплект поставки ШЭПП-1602

НаименованиеКоличество
Шкаф автономной токовой защиты ШЭПП-16011
Руководство по эксплуатации1
Паспорт1
Кабельный ввод (сальник) М25×1,52
Кабельный ввод (сальник) М32×1,52
Гайка М25×1,52
Гайка М32×1,52
Кольцо уплотнительное М251
Кольцо уплотнительное М321
Кольцо уплотнительное4
Болт М8×304
Гайка М84
Шайба 84
Шайба 8 пружинная4
AZT 3/0 - блок дополнительной резервной защиты (трансформатора, линии)2

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
