ШЭУ-220-3-3,7КФ штанга электроизолирующая универсальная 35-220 кВ с курсовым электроизолированным фонарем VONATEX

штанга электроизолирующая универсальная 35-220 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-220-3-3,7КФФото ШЭУ-220-3-3,7КФ
Новый прибор, цена с НДС:
11 309,00 руб.
Производитель: СНГ
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: ШЭУ220337КФ, ШЭУ 220 3 3,7 КФ, ШЭУ 220-3-3,7-КФ, ШЭУ-220 3-3,7-КФ, ШЭУ-220-3 3,7 КФ, ШЭУ 220 3-3,7 КФ, ШЭУ-220 3 3,7КФ, ШЭУ220-3-3,7-КФ, ШЭУ-2203-3,7КФ, ШЭУ-220-33,7 КФ, ШЭУ 2203-3,7-КФ, ШЭУ 22033,7КФ, ШЭУ 220 3 3

Назначение штанги электроизолирующей (с курсовым фонарем VONATEX) ШЭУ-220-3-3,7:

Штанга электроизолирующая универсальная ШЭУ-220-3-3,7 предназначена для использования в качестве изолирующих штанг для выполнения различных работ под напряжением в электроустановках 6–330 кВ.

Совместно с дополнительными устройствами и приспособлениями универсальная штанга ШЭУ-220-3-3,7 позволяют выполнять следующие работы:

  • определять наличие/отсутствие напряжения на токоведущих частях электрооборудования 6–110 кВ без подъема на высоту (опоры ВЛ, конструкции трансформаторных подстанций) совместно с указателем высокого напряжения УВНК-10Б и его модификациями;
  • проверять совпадение фаз 3–15 кВ с помощью специальных фазировочных насадок (однополюсный компаратор фаз «Технофаза», указатель проверки совпадения фаз УПСФ-10 и его модификации).
  • различать рабочее и наведенное напряжение с помощью указателя высокого напряжения УВНК-10Б (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10 и указателей низкого напряжения УНВЛ-0,4 или УНВЛ-0,4М с земли на ВЛ-0,4–35 кВ.

Штанга ШЭУ-220-3-3,7 позволяет также выполнять работы:

  • измерять габариты от проводов и шин подстанций 6–10 кВ до земли или инженерных сооружений контактным способом с применением измерительной рулетки без снятия напряжения;
  • спиливать ветки и сучья вблизи ВЛ специальной пилой ПЭР;
  • снимать посторонние предметы с проводов ВЛ и ТП.

Штанги ШЭУ® не предназначены для работы в среде, содержащей токопроводящую пыль и агрессивные газы повышенной концентрации, а также для работ в электроустановках под напряжением в условиях дождя, тумана, снегопада без применения специальных насадок для работы в дождь.

Для присоединения различных приспособлений штанги ШЭУ® снабжены стальным резьбовым наконечником.

Для предотвращения несчастных случаев применяется съёмный переносной изолированный курсовой фонарь VONATEX, который размещен на корпусе штанги ШЭУ-220-3-3,7. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря.

Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.

Технические характеристики штанги электроизолирующей (с курсовым фонарем VONATEX) ШЭУ-220-3-3,7:

ПараметрЗначение
Рабочее напряжение, не более, кВ110
Масса штанги в сборе, не более, кг1,0
Длина изолирующей части, не менее, мм1700
Длина рукоятки, не менее, мм600
Общая длина штанги в сборе, не менее, мм2300
Диаметр изолирующей части, не более, мм31–33
Диаметр рукоятки, не более, мм36
Диаметр резьбы наконечника, ммМ14
Интервал рабочих температурот – 45 до + 45 ºС
Относительная влажность при +25 ºСдо 98 %
Средний срок службы15 лет
Гарантийный срок эксплуатации3 года со дня продажи

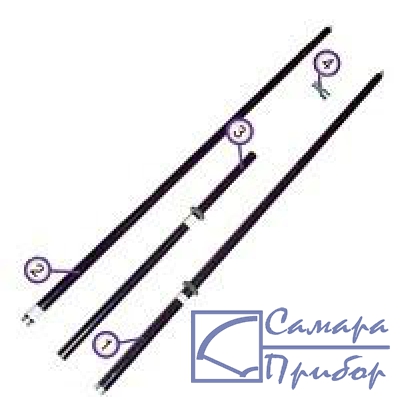

Комплект поставки ШЭУ-220-3-3,7

НаименованиеКоличество
1Штанга электроизолирующая ШЭУ-220-3-3,7 (с курсовым фонарем VONATEX)1
2Штанга-насадка на 110 кВ (длина 0,9 м)1
3Штанга-удлинитель1
4Насадка для оперативных переключений (дюралюминий)1
5Чехол1
6Руководство по эксплуатации1

Дополнительная комплектация ШЭУ-220-3-3,7

  • ПП, приспособление для переноски электрозащитных средств
  • НСП, насадка для снятия предохранителей
  • ДЗШ, дополнительное звено для ШЭУ
  • НО, насадка оперативная для управления разъединителями
  • Насадка для покраски, для ШЭУ
  • КУ, крюк универсальный

ШЭУ-220-3-3,7 может использоваться со следующим оборудованием (совместимо):

  • УНВЛ-0,4Д-УНТЕХ, указатель напряжения для ВЛ 0,4 кВ для условий повышенной влажности

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
