TM-2501 - измеритель параметров электроизоляции

TM-2501 - измеритель параметров электроизоляции, качественное профессиональное оборудование, параметры характеристики и техническое описание модели, купить измеритель параметров электроизоляции с доставкой и гарантией, Измерители параметров высоковольтной изоляции а так же другие измерительные приборы (КИПиА) лабораторное и испытательное оборудование в широком ассортименте по привлекательной цене в компании СамараПрибор.

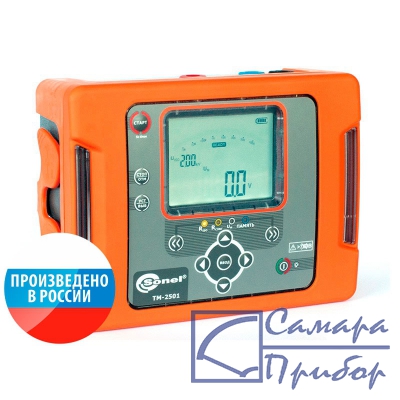

TM-2501 - измеритель параметров электроизоляции - продукция СамараПриборФото TM-2501
Новый прибор, цена с НДС:
по запросу
поверка: включена в стоимость
Производитель: Sonel, Польша
Гореестр РФ: 63717-16
Статус: производится
Обратите внимание!
  • Купить приборы и оборудование в нашей компании могут только организации.
  • Форма оплаты - безналичный расчет.

Назначение

TM-2510 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Отличительной особенностью TM-2501 является возможность работы при использования внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В, либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.

Особенности

  • Измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
  • Измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
  • Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • Индикация измеряемого сопротивления и тока утечки;
  • Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • Измерение сопротивления контактов и защитных проводников Rcont током 200 мА с разрешением 0,01 Ом (металлосвязь);
  • Измерение напряжения переменного и постоянного тока до 750В;
  • Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
  • Сохранение результатов измерений в память и передача данных на ПК;
  • Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
  • Рабочий диапазон температур от -20°C до +50°C.

Технические характеристики

ДиапазонРазрешениеОсновная погрешность
Измерение напряжения переменного и постоянного тока (True RMS)
0,0...750 В1 В±(3% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: R ISOmin=U ISOnom/I ISOnom...1,000 ТОм (I ISOnom=1 мА)
0,0...999,9 кОм0,1 кОм±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм0,001 МОм
10,00...99,99 МОм0,01 МОм
100,0...999,9 МОм0,1 МОм
1,000...9,999 ГОм0,001 ГОм
10,00...99,99 ГОм0,01 ГОм
100,0...999,9 ГОм0,1 ГОм
Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
до 100 В50 ГОм-
200...400 В100 ГОм-
500...900 В250 ГОм-
1000...2400 В500 ГОм-
2500 В1000 ГОм-
Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
R ISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;
U ISOnom - номинальное напряжение измерения;
I ISOmax - максимальный ток преобразователя (1 мА).
Низковольтное измерение сопротивления.
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом.
0,00...19,99 Ом0,01 Ом±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом0,1 Ом
200...999 Ом1 Ом±(4% и.в. + 3 е.м.р.)
  • Напряжение на разомкнутых измерительных проводниках: 4…24 В;
  • Выходной ток при R<2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проводников;
  • Измерение двунаправленным током.
Дополнительные технические характеристики
ПараметрЗначение
Класс изоляциидвойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасностиIV 600В (III 1000В) по PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529IP65
Питание измерителяпакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч
Габаритные размеры200×150×75 мм
Масса измерителя0,9 кг
Температура хранения–20...+60° C
Рабочая температура-20...+50° C
Память результатов измерений990 ячеек, 11880 результатов
ИнтерфейсUSB

Комплект поставки

НаименованиеОписаниеКоличествоИндекс
1TM-2501 Измеритель параметров электроизоляцииПрибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.1-
2Зажим «Крокодил» изолированный голубой K02Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.1WAKROBU20K02
3Зажим «Крокодил» изолированный красный K02Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.1WAKRORE20K02
4Зажим «Крокодил» изолированный черный K01Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.1WAKROBL20K01
5Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525.1WAZASZ7
6Зонд острый с разъемом «банан» красный 5кВИспользуется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан".1WASONREOGB2
7Зонд острый с разъемом «банан» черный 5кВИспользуется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан".1WASONBLOGB2
8Кабель последовательного интерфейса USBПредназначен для связи с компьютером приборов, имеющих USB порт.1WAPRZUSB
9Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубойПредназначен для прибора типа MIC-5000.1WAPRZ1X8BUBB
10Провод измерительный 1,8 м с разъемами «банан» 5 кВ красныйПредназначен для проведения измерений приборами MIC-5000, MPI-525.1WAPRZ1X8REBB
11Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черныйПредназначен для проведения измерений приборами MIC-5000, MPI-525.1WAPRZ1X8BLBB
12Футляр M8Футляр для прибора с отделение под аксессуары. Предназначен для упаковки и транспортировки прибора TM-2501.1WAFUTM8

Дополнительные материалы по прибору (описание, сертификат, паспорт, руководство, инструкция, методика поверки, формуляр, декларация и т.д.):

Дополнительных материалов нет
