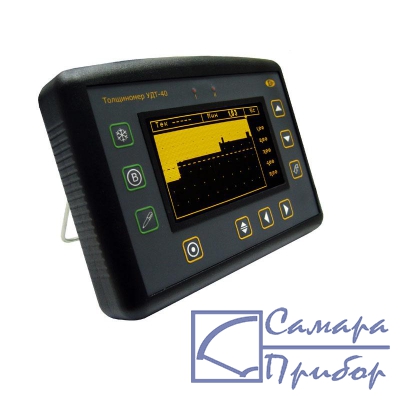

Фото УДТ-40 (ЭЛД, базовый комплект)|
Новый прибор, цена с НДС:
по запросу
|
УДТ-40 – высокоточный, не имеющий аналогов России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные способы контроля толщины - измерение времени по переходу через "ноль", измерение времени между сигналами, а также частотный и корреляционный методы измерения.
Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степений электрического демпфирования позволяет использовать для измерения любые преобразователи с частотами от 0,5 до 15 Мгц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
| Общие характеристики | |
| Развертка | мин.: 0 - 2.9 мм (сталь); 0 - 1 мксмакс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка | от -0,5 мкс до 996 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс |
| Усилитель | широкополосный 0.5-15 МГц (-6 дБ) |
| Диапазон регулировки усиления | по образцу на корпусе, запоминается при выключении прибора |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширинаизменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Брака (АСБ) | световая и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разъемы преобразователей | Лемо0 либо BNC(опционально) |
| Память | 100 настроек для датчиков750 результатов измерений с А-сканом, параметрами датчика, датой и временем |
| Интерфейс | RS232 либо USB (через адаптер) |
| Дисплей | ЭЛД с регулируемой яркостью, 110 х 65 мм; 240 х 128 точек |
| Питание | внешний блок питания 220 В AC |
| Тип элемента питания | 4 NiMh размер "D" |
| Время автономной работы | не менее 8 часов (ЭЛД) |
| Время автоматического отключения питания | 3 мин |
| Диапазон рабочих температур | от -20 C до +55 C (ЭЛД) от -5 С до +55 С (ЖКИ) |
| Размеры / Вес с элементами питания | 160 мм x 225 мм x 45 мм / 2 кг |
