УМС-1И Сигнализатор уровня ультразвуковой многоточечный

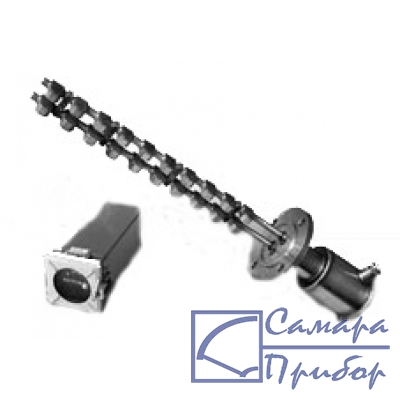

Сигнализатор уровня ультразвуковой многоточечный УМС-1ИФото УМС-1И
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: УМС-1И

Описание прибора УМС-1И:

Сигнализатор уровня ультразвуковой многоточечный

Технические характеристики прибора УМС-1И:

Назначение и принцип действия

Сигнализатор предназначен для контроля уровня жидкости в резервуарах стационарных и подвижных агрегатов с выдачей стандартного токового сигнала 4-20 мА.
Принцип действия сигнализатора основан на различии скорости распространения ультразвуковых колебаний в жидкости и газе. Выбранный принцип действия реализуется с помощью импульсного зондирования с временной и частотной селекцией, заключающегося в сравнении времени прохождения сигнала через рабочие зазоры излучателей и приемников датчика, заполненные контролируемой жидкостью или газом, с вырабатываемым в самом сигнализаторе временным интервалом.

Основные технические характеристики

Диапазон измерения, мм

см. рисунок 1

Неизмеряемые уровни, мм:
нижний
верхний

Количество точек контроля, шт.

Выходной сигнал, мА

4–20

Основная погрешность выходного сигнала, %:
для диапазона до 1000 мм
для диапазона 1000-3500 мм


±6
±3

Параметры питания:
напряжение переменного тока, В
частота, Гц
напряжение постоянного тока, В


220 (+22 -33)
50±1
27±3

Потребляемая мощность:
сеть переменного тока, В

  • А
    сеть постоянного тока, Вт


  • не более 10
    не более 6

    Параметры контролируемой среды:
    температура, °С
    рабочее давление, МПа


    от -50 до +70
    до 1,6

    Климатические факторы:
    температура, °С
    влажность, %


    от -50 до +65
    98 при температуре +25°С

    Амплитуда вибрации в диапазоне частот от 20 до 50 Гц, м/с2

    до 39,2 (4g)

    Контролируемые среды:
    амил-ГОСТ В 17656-72,
    амилин-ТУ 6-03-421-77,
    гептил-ГОСТ В 17803-72,
    амидол-ОСТ В 6-02-32-82,
    нафтил-ТУ 38-001244-75,
    синтин-ТУ 38-001125-80,
    продукт "Т-1"-ГОСТ 10227-86,
    продукт "0-30"-ГОСТ В 9534-82.
    Датчик имеет маркировку взрывозащиты "1ЕхibIIBT5 в комплекте УМС-1И" и может устанавливаться во взрывоопасных зонах помещений наружных установок.
    Вторичный преобразователь имеет маркировку взрывозащиты "ЕхibIIB в комплекте УМС-1И", искробезопасные выходные цепи уровня "ib" и предназначен для установки вне взрывоопасных зон.
    Датчик соединяется со вторичным преобразователем пятижильным кабелем (в комплект поставки не входит). Допустимые параметры линии связи:
    – емкость до 0,15 мкФ,
    – индуктивность до 0,33 мГн,
    – сопротивление до 10 Ом.

    Комплект поставки

    В комплект поставки входят:
    датчик — 1шт.;
    вторичный преобразователь — 1 шт.;
    паспорт — 1 экз.;
    руководство по эксплуатации РЭ — 1 экз.;
    на 10 комплектов, но не менее 1 экз. в один адрес.

    Комплект ЗИП и КМЧ

    Не поставляется.

    Пример записи при заказе

    "Сигнализатор уровня ультразвуковой многоточечный
    УМС-1И-3500 ТУ В 311-00227465.046-2000"
           1           2
    где 1 - тип сигнализатора,
    2 - длина, L, чувствительного элемента датчика, оговаривается при заказе.

    Монтаж

    • Датчик устанавливают на резервуаре с контролируемой средой вертикально.
    • Не допускается устанавливать датчик так, чтобы чувствительный элемент находился в местах, где возможно загрязнение остатками контролируемой среды при опорожнении резервуара.
    • Монтаж соединительных кабелей производится в соответствии с инструкцией по эксплуатации.
    • Внешние искробезопасные и искроопасные цепи должны прокладываться раздельными кабелями. Расстояние между изолированными жилами кабелей искробезопасных и искроопасных цепей внутри вторичного преобразователя должно быть не менее 6 мм.
    • Датчик соединяется со вторичным преобразователем пятижильным кабелем с сечением жил от 0,35 мм2 до 1,0 мм2.
    • Корпус вторичного преобразователя заземлить. В месте подсоединения наружного заземляющего проводника площадка должна быть защищена и предохранена от коррозии слоем консистентной смазки.

    Данные сертификатов и лицензий

    Заключение о взрывозащищенности электрооборудования ЦС ВЭ  № 2000.3.57.


    Данные необходимые для заказа прибора УМС-1И:

    Марка, колличество

    Дополнительные материалы для скачивания:

    (подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
    Дополнительных материалов нет.
