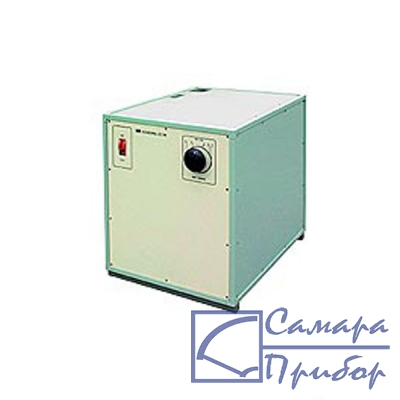

УП-7М2С установка прожигающая

установка прожигающая УП-7М2СФото УП-7М2С
прибор не поставляется
Производитель: Прочие
Госреестр РФ: не внесен
Статус: cнят с производства
Рекомендуемая замена: УП-7-3М
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: УП-7М2С, УП-7М, УП-7М2

Назначение установки УП-7:

Установка прожигающая УП-7М2С предназначена для преобразования высокоомных или заплывающих повреждений силовых кабелей 0,4 - 35 кВ в низкоомные с целью создания условий для:

  • определения расстояния до дефекта импульсным методом;
  • точного определения места неисправности звукочастотными установками.

Установка УП-7 позволяет создавать проводящий мостик, как между жилами кабеля, так и между жилой кабеля и защитной металлической оболочкой.

Напряжение прожига в пределах одной ступени регулируется автоматически. Чтобы избежать реактивных потерь тока при больших напряжениях прожига три высоковольтные ступени имеют выпрямленное напряжение - остальные переменное.

Технические характеристики установки УП-7М2С:

ПараметрЗначение
Напряжение питания частотой 50 Гц, В220 ±22
Потребляемая мощность, кВт, не более12
Ток, потребляемый установкой по сети в режиме "холостой ход", А, не более3
Ток, потребляемый установкой по сети в режиме короткого замыкания, А, не более57
Выходное напряжение установки в режиме "холостой ход", кВ22
  • на первой ступени, переменное ±15
0,17
  • на второй ступени, переменное ±15
0,5
  • на третьей ступени, переменное ±15
1,4
  • на четвертой ступени, выпрямленное ±15
5,5
  • на пятой ступени, выпрямленное ±15
11
  • на шестой ступени, выпрямленное ±15
22
Ток короткого замыкания на выходе установки, А:
  • на первой ступени, переменное ±15
64
  • на второй ступени, переменное ±15
22
  • на третьей ступени, переменное ±15
7,8
  • на четвертой ступени, выпрямленное ±15
2,8
  • на пятой ступени, выпрямленное ±15
1,4
  • на шестой ступени, выпрямленное ±15
0,7
Время непрерывной работы установки в режиме прожига с последующим перерывом 20 мин., не более20
Габаритные размеры, мм, не более565 х 560 х 1090
Масса, кг, не более255
