УТКЗ-4 указатель прохождения тока короткого замыкания

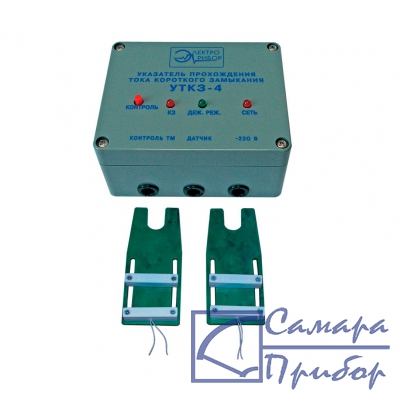

указатель прохождения тока короткого замыкания УТКЗ-4Фото УТКЗ-4
Новый прибор, цена с НДС:
3 835,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: УТКЗ4, УТКЗ 4

Назначение указателя прохождения тока короткого замыкания УТКЗ-4:

Указатель УТКЗ-4 предназначен для фиксации и запоминания информации о прохождении тока короткого замыкания в электрических сетях напряжением 6-10 кВ. Возможно использование указателя для запоминания любой иной информации, преобразованной в замыкание контактов датчика. Срабатывание указателя происходит при замыкании контактов герконовых датчиков, работающих под действием магнитного поля, возникающего при протекании тока короткого замыкания. Питание указателя УТКЗ-4 осуществляется от обслуживаемого присоединения. Вывод информации о состоянии указателя осуществляется с помощью кнопки «КОНТРОЛЬ» на светодиоды «КЗ» и «ДЕЖ. РЕЖ.», а также клеммы «КОНТРОЛЬ ТМ».

Технические характеристики указателя прохождения тока короткого замыкания УТКЗ-4:

ПараметрЗначение
Время готовности к срабатыванию от контактного датчика тока короткого замыкания
после подачи питающего напряжения на указатель, находящийся в дежурном режиме, мс, не более
5
Время срабатывания указателя, находящегося в дежурном режиме, от контактного датчика
тока короткого замыкания, мс, не более
5
Время сохранения работоспособности (возможности срабатывания от контактного датчика тока короткого замыкания)
после отключения питающего напряжения, с, не менее
5
Время срабатывания указателя, находящегося в дежурном режиме, при подключении поврежденного
присоединения (включение на КЗ) с при напряжении питания не менее 30 В, с, не более
0,01
Время готовности указателя к работе (время перехода в дежурный режим) при повторном включении питания
после срабатывания от контактного датчика тока короткого замыкания, с, не менее
20
Максимальное коммутируемое напряжение на клеммах «КОНТРОЛЬ ТМ», В, не более34
Максимальная величина силы постоянного тока, коммутируемого контактами на клеммах «КОНТРОЛЬ ТМ», А, не более0,25
Максимальная величина импульсного разрядного тока через замкнутые контакты датчика тока короткого замыкания,
вызывающего срабатывание указателя, мА, не более
100
Условия эксплуатации:
температура, °С
влажность при температуре 30 °С, %

от -30 до +40
до 90
Габаритные размеры, мм, не более:
указателя
платы с датчиком

115 х 92 х 60
160 х 65 х 22
Масса кг, не более0,35
Срок службы, лет, не менее10

Комплект поставки УТКЗ-4

НаименованиеКоличество
1.Указатель прохождения тока короткого замыкания УТКЗ-41

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
