УВНФ-110СЗ фазоуказатель высокого напряжения однополюсный 110 кВ

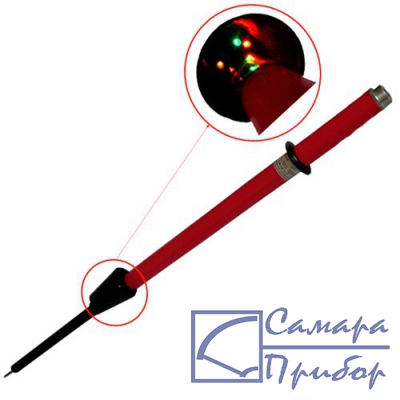

фазоуказатель высокого напряжения однополюсный 110 кВ УВНФ-110СЗФото УВНФ-110СЗ
Новый прибор, цена с НДС:
18 084,00 руб.
Производитель: СНГ
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: УВНФ-110 СЗ, УВНФ 110 СЗ, УВНФ110СЗ

Назначение фазоуказателя однополюсного УВНФ-110СЗ:

Однополюсный светозвуковой фазoуказатель высокого напряжения УВНФ-110СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 110кВ, частотой 50 и 60 Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C) .

Принцип действия фазaуказателя напряжения УВНФ-110СЗ основан на преобразовании электрических сигналов в светозвуковые. Фазoуказатель относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Фазоуказатель УВНФ-110СЗ позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4-х звенной изолирующей оперaтивной штангой ШО-10-4–6,6 длиной 6,6 м и с земли без подъема на опору ВЛ.

Фазоуказатель УВНФ-110СЗ отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Фазоуказатель УВНФ-110СЗ обладает возможностью самопроверки работоспособности перед эксплуатацией.

Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч. Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя УВНФ-110СЗ изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

Технические характеристики фазоуказателя однополюсного УВНФ-110СЗ:

ПараметрЗначение
Напряжение (порог) срабатывания фазоуказателя, кВ, не выше27,5
Максимальное рабочее напряжение, кВ110
Виды индикации:
Светозвуковая:
Импульсная
Прерывистая
Время фиксации (запоминания) фазы, сек,5
Время сохранения зафиксированной фазы, сек,12
Габаритные размеры указателя, мм,Ф72 х 2600
Масса, кг, не более2

Комплект поставки УВНФ-110СЗ

НаименованиеКоличество
1Фазoуказатель однополюсный УВНФ-110СЗ1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
