УЗР-1И - Регулятор уровня ультразвуковой

УЗР-1И - Регулятор уровня ультразвуковой, качественное профессиональное оборудование, параметры характеристики и техническое описание модели, купить Регулятор уровня ультразвуковой с доставкой и гарантией, Уровнемеры ультразвуковые а так же другие измерительные приборы (КИПиА) лабораторное и испытательное оборудование в широком ассортименте по привлекательной цене в компании СамараПрибор.

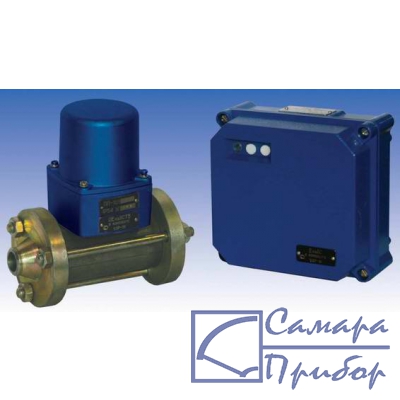

УЗР-1И - Регулятор уровня ультразвуковой - продукция СамараПриборФото УЗР-1И
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Гореестр РФ: не внесен
Статус: производится
Обратите внимание!
  • Купить приборы и оборудование в нашей компании могут только организации.
  • Форма оплаты - безналичный расчет.

Описание прибора кратко:

Регулятор уровня ультразвуковой

Описание прибора подробно:

Назначение и принцип действия

Регулятор предназначен для контроля и регулирования уровня некипящих сред, неагрессивных к стали 12Х18Н10Т, в аппаратах и сосудах стационарных и судовых установок. Регуляторы изготавливаются в обычном и взрывозащищенном (индекс «И») исполнениях.
Преобразователи первичные с индексом «И» имеют маркировку по взрывозащите «OExiaIICT5 в комплекте УЗР-1И» и могут устанавливаться во взрывоопасных зонах; передающие преобразователи устанавливаются вне опасных зон и имеют маркировку «ExiaIIC в комплекте УЗР-1И». Регуляторы уровня поставляются для внутреннего рынка, на экспорт, а также на объекты АЭС.
Принцип действия регулятора основан на использовании метода импульсного зондирования ультразвуком с временной и частотной селекцией, который заключается в сравнении времени прохождения ультразвукового сигнала через рабочий зазор чувствительного элемента первичного преобразователя, заполненный контролируемой жидкостью или газом, с вырабатываемым в самом регуляторе временным интервалом.

Основные технические характеристики

  • Рабочее избыточное давление до 2,5 МПа.
  • Дифференциал срабатывания 35 ± 5 мм.
  • Приборы имеют исполнения:
    — обыкновенное;
    — И (искробезопасное);
    — ОМ (приемка МРС РФ);
    — А (приемка ГАН РФ).
  • Питание:
    — 220 В, 50, 60 Гц;
    — 220 или 240 В, 50, 60 Гц для поставок на экспорт.
  • Выходной сигнал:
    — релейный.
  • Исполнение по материалам:
    — детали, контактирующие с измеряемой средой-нержавеющая сталь 12Х18Н10Т;
    — фланец:
  • сталь 12Х18Н10Т для регуляторов, поставляемых на АЭС,
  • сталь СТ3 или 12Х18Н10Т для регуляторов, поставляемых на другие объекты.

  • Комплект поставки

    В комплект поставки входят:
    преобразователь передающий — 1 шт.
    преобразователь первичный — 1 шт.
    руководство по эксплуатации — 1 экз. (для регуляторов взрывозащищенного исполнения)
    руководство по эксплуатации — 1 экз. на 10 регуляторов или 1 экз. в один адрес (для регуляторов обыкновенного исполнения)
    паспорт — 1 экз. (для регуляторов обыкновенного исполнения)

    Комплект ЗИП и КМЧ

    Не поставляется.

    Пример записи при заказе

    Регулятор уровня ультразвуковой
    УЗР-1 И-ОМ-240 экс.-А
    1 2 3 4 5 6

    ТУ 311-00227465.041-99
    1 — тип прибора;
    2 — искробезопасное исполнение;
    3 — климатическое исполнение только для ОМ, Т;
    4 — напряжение питания в В только для поставок на экспорт;
    5 — исполнение поставки (экспортное);
    6 — для поставки на АЭС;
    7 — применение слаботочного реле указывается отдельно.

    Монтаж

    • Монтаж регулятора уровня производить в соответствии с руководством по эксплуатации.
    • Первичный преобразователь устанавливается на трубе вертикально так, чтобы положение номинального уровня срабатывания совпало с заданным верхним или нижним уровнем (см. схему).
    • Приварку фланцев первичного преобразователя производить отдельно от трубы, обеспечив допуск соосности фланцев относительно трубы не более 1 мм.
    • Внешние искробезопасные и искроопасные цепи должны прокладываться раздельными проводами или кабелями. Расстояние между изолированными проводами искробезопасных и искроопасных цепей внутри передающего преобразователя должно быть не менее 6 мм.
    • Соединение первичного и передающего преобразователей осуществляется линией связи любой длины в пределах обьекта.
    • Максимально допустимые значения параметров трехжильной линии связи:
      — индуктивность, не более, мГн-0,2;
      — емкость, не более, мкФ-0,07.
    • Монтаж проводить проводом или кабелем (при необходимости экранированным) с максимальным сечением жилы до 1,5 мм2.

    Данные сертификатов и лицензий

    Сертификат соответствия РОСС RU.ГБ05.В00745.
    Разрешение Федерального горного и промышленного надзора России №РРС 04-9338.


    Данные необходимые для заказа прибора:

    Марка, колличество

    Дополнительные материалы по прибору (описание, сертификат, паспорт, руководство, инструкция, методика поверки, формуляр, декларация и т.д.):

    Дополнительных материалов нет
