УЗС-208И - Сигнализаторы уровня ультразвуковые

УЗС-208И - Сигнализаторы уровня ультразвуковые, качественное профессиональное оборудование, параметры характеристики и техническое описание модели, купить Сигнализаторы уровня ультразвуковые с доставкой и гарантией, Уровнемеры ультразвуковые а так же другие измерительные приборы (КИПиА) лабораторное и испытательное оборудование в широком ассортименте по привлекательной цене в компании СамараПрибор.

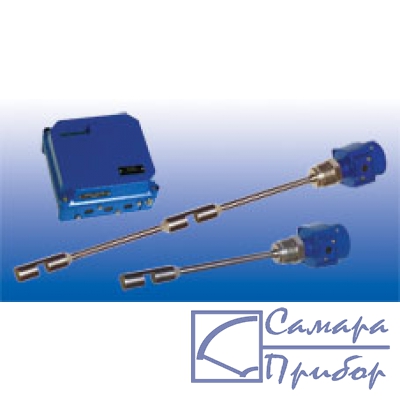

УЗС-208И - Сигнализаторы уровня ультразвуковые - продукция СамараПриборФото УЗС-208И
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Гореестр РФ: не внесен
Статус: производится
Обратите внимание!
  • Купить приборы и оборудование в нашей компании могут только организации.
  • Форма оплаты - безналичный расчет.

Описание прибора кратко:

Сигнализаторы уровня ультразвуковые

Описание прибора подробно:

Назначение и принцип действия

Сигнализаторы УЗС-107, 108 предназначены для контроля одного уровня, УЗС-207, 208 — для контроля двух уровней, УЗС-209, 210 — для контроля двух уровней в одном технологическом проеме. Сигнализаторы обеспечивают два вида сигнализации на каждую точку контроля: наличие (Н) или отсутствие (О) контролируемой среды. Сигнализаторы с маркировкой А предназначены для эксплуатации на АЭС. Сигнализаторы уровня поставляются для нужд народного хозяйства, на объекты АЭС и на экспорт.
  Сигнализаторы УЗС-108, УЗС-208, УЗС-210 обеспечивает контроль исправности при подаче напряжения постоянного тока 27 В от отдельного источника питания с коэффициентом пульсации не более 25%.
  Сигнализаторы относятся к типу ультразвуковых приборов.   Принцип действия основан на использовании метода импульсного зондирования ультразвуком, с временной и частотной селекцией, который заключается в сравнении времени прохождения ультразвукового сигнала через рабочий зазор датчика, заполненный контролируемой средой или газом, с выработанным в самом сигнализаторе временным интервалом.
Сигнализаторы состоят из:
* акустического датчика (АД) (модели 107, 108, 209, 210)-1 блок;
или
* акустического датчика (АД) (модели 207, 208)-2 блока;
* вторичного преобразователя (ВП)-1 блок;
* линий связи АД-ВП.

Основные технические характеристики

  • Предел измерения от 80 до 6 000 мм.
  • Рабочее избыточное давление: 2,5; 4,0; 6,4; 16,0 МПа (в зависимости от модели).
  • Погрешность измерения:
    —  ± 2 мм при вертикальной установке датчика;
    —  ± 5 мм при горизонтальной установке датчика.
  • Приборы имеют исполнения:
    — обыкновенное;
    — И (искробезопасное);
    — ОМ (приемка МРС РФ);
    — А (приемка ГАН РФ)
  • Питание 220 В (+10%, -15%)  частотой 50 Гц ± 5
  • Выходной сигнал:
    — релейный;
    — световая индикация.
  • Исполнение чувствительного элемента:

    Материал

    Обозначение

    12Х18Н10Т

    _

    08Х17Н15М3Т

    С

  • Способ крепления на объекте:
    — на штуцере с резьбой М48х2;
    — на фланце Ду=50;
    — на фланце с накидным кольцом.
  • Комплект поставки

    В комплект поставки входят:
    датчик акустический для моделей 107, 108, 209, 210 — 1 шт.;
    для моделей 207, 208 — 2 шт.;
    вторичный преобразователь — 1 шт.;
    паспорт — 1 экз.;
    руководство по эксплуатации — 1 экз.
    на 10 сигнализаторов

    Комплект ЗИП и КМЧ

    Не поставляется.

    Пример записи при заказе

    Ультразвуковой сигнализатор
    УЗС-208 И-ОМ-АД-104И-1000-Н
          1        2     3           4             5      6

                                  -АД-104И-250-Н
                                         4              5      6
    или
    УЗС-209 И-ОМ-АД-203И-1000-Н-250-О
          1       2      3             4           5      6      7      6

    1 — модель прибора;
    2 — взрывозащищенное исполнение;
    3 — климатическое исполнение (указывается только для ОМ);
    4 — тип датчика (определяется условиями эксплуатации);
    5 — расстояние от фланца (штуцера) до номинальной линии срабатывания первого или второго датчика, в мм;
    6 — вид сигнализации Н или О для каждого датчика;
    7 — расстояние от первой номинальной линии срабатывания до второй номинальной линии срабатывания, для одного датчика на две точки срабатывания, в мм.

    Монтаж

    • Установка и монтаж сигнализаторов должны
      производиться в соответствии с руководством по эксплуатации.
    • Датчики с длиной погружаемой части чувствительного элемента (ЧЭ) более 0,1м устанавливаются только вертикально.
    • При установке датчика контролируемый уровень должен совпадать с номинальным уровнем срабатывания.
    • Не допускается размещать датчик так, чтобы рабочий зазор находился в местах, где возможны остатки контролируемой среды при опорожнении резервуара.
    • Монтаж производить любым проводом или кабелем с максимальным сечением жилы 1,5 мм2.
    • Соединение датчика и вторичного преобразователя осуществляется линией связи любой длины в пределах объекта.
    • Установка датчика осуществляется на: штуцере с резьбой М48Х2-8g, фланце и фланце с накидным кольцом.

    Данные сертификатов и лицензий

    Сертификат соответствия № РОСС RU. ГБ 05.В00744
    Разрешение № РРС 04-9337 на выпуск и применение сигнализаторов уровня.


    Данные необходимые для заказа прибора:

    Марка, колличество

    Дополнительные материалы по прибору (описание, сертификат, паспорт, руководство, инструкция, методика поверки, формуляр, декларация и т.д.):

    Дополнительных материалов нет
