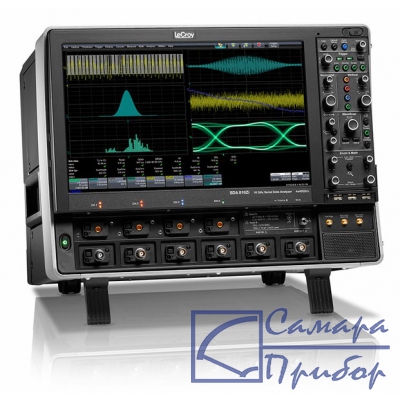

Фото WM 820Zi|
прибор не поставляется
|
| Параметр | Значения |
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ вход ProLink 50 Ом, ≥10 мВ/дел) | 20 ГГц |
| Время нарастания (10%-90%) | 21 пс |
| Ограничение полосы пропускания | 20 МГц, 200 МГц, 1 ГГц, 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц |
| Полоса пропускания Каналы 1, 2, 3 и 4 (-3 дБ вход ProLink 50 Ом, ≥10 мВ/дел) | 16 ГГц |
| Полоса пропускания (-3 дБ вход ProBus 50 Ом, ≥10 мВ/дел) | 3,5 ГГц |
| Полоса пропускания (-3 дБ вход ProBus 1 МОм, ≥2 мВ/дел) | 500 МГц |
| Входной импеданс | 50 Ом, 1 МОм |
| Программные возможности | |
| Штатные | Измерения, математика, редактор процессов WEB |
| Опциональные | Пакеты пользовательских настроек, расширенного БПФ и анализа спектра, измерение ЭМС импульсов, «глазковых» диаграмм, измерения джиттера, цифровых фильтров, масок электросвязи |
| Интерфейсы | |
| Штатные | USB 2.0 (6 шт.), LAN, порт для внешнего монитора, LBUS |
| Опциональные | USB (тип B), LSIB (PCI Express), GPIB (IEEE-488.2) |
| Поддержка сетевых протоколов | LXI класс C, VXI-11, VICP |
| Общие данные | |
| ЖК-дисплей | TFT цветной сенсорный экран, WXGA 1280 х 768 точек (диагональ 39 см) |
| Аналоговое послесвечение | От 0,5 сек до бесконечности (по выбору) |
| Режим WaveStream | Быстрое обновление экрана со скоростью 2500 осциллограмм/сек |
| Процессор | Intel Core 2 Quad 2,5 ГГц , ОС Win Vista, ОЗУ 2 Гб (8 Гб опционально) |
| Внутренний жесткий диск | не менее 40 Гб |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Рабочие условия | Температура: От +5 °C до +40 °C Влажность: От 5% до 80% при температуре 30 °C (без образования конденсата) |
| Габаритные размеры | 355 х 467 х 366 мм |
| Масса | 23,4 кг |
