ADS-4142 осциллограф цифровой

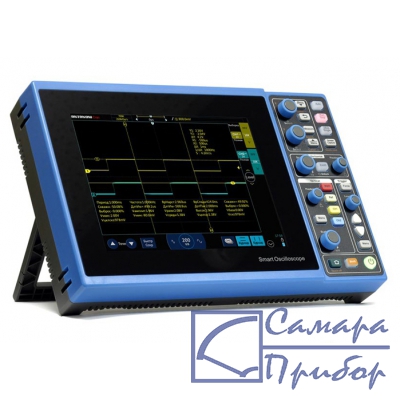

осциллограф цифровой ADS-4142Фото ADS-4142
Новый прибор, цена с НДС:
по запросу
Производитель: АКТАКОМ
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: ADS 4142, ADS4142

Особенности осциллографа цифрового ADS-4142:

  • Два канала;
  • Большая глубина записи до 28 млн. точек;
  • Высокая скорость захвата осциллограмм до 80000 осц/с;
  • Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления);
  • Сенсорный мультитач дисплей: до 5 точек касания;
  • Большие размеры дисплея 8" и высокое разрешение 800х600;
  • 256 градаций яркости;
  • 31 тип автоматических измерений (5 одновременно);
  • Курсорные измерения;
  • Встроенный 6-ти разрядный аппаратный частотомер;
  • Режим записи и воспроизведения;
  • Большая встроенная память 8 Гб и возможность сохранения на USB носитель;
  • Широкий выбор интерфейсов для управления осциллографом и сохранения данных;
  • Возможность подключения мыши через стандартные интерфейсы;
  • HDMI интерфейс для вывода информации на внешний монитор;
  • Эргономичный дизайн;
  • Перезаряжаемая Li-Ion батарея;
  • Русскоязычный интерфейс меню.

Технические характеристики осциллографа цифрового ADS-4142:

ПараметрЗначение
Заглавие
Количество каналов2
Полоса пропускания100 МГц
ИнтерполяторSin (x)/x
Максимальное входное напряжениеCAT1 300 В (1 МОм)
Режимы регистрации
Выборкареальное время
Пиковый детектор1 нс (один канал)
2 нс (два канала)
Усреднение2, 4, 8, 16, 32, 64, 128, 256
Огибающая2, 4, 8, 16, 32, 64, 128, 256, ∞
Вход
Связь по входуоткрытый, закрытый, земля
Входной импеданс1 МОм ±1% || 15 пФ ±3 пФ
Учет ослабления пробников0,001X...10000X
Параметры горизонтальной системы
Максимальная частота дискретизации1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
Максимальная глубина записи28 М точек (один канал)
14 М точек (два канала)
Коэффициент развертки2 нс/дел - 1000 с/дел
Диапазон задержки временной базы-14 дел. - 14000 сек
Погрешность времени выборки и времени задержки±20 ppm
Старение±5 ppm / год
РежимыY-T, X-Y, самописец, Zoom
Самописец200 мс/дел - 1000 с/дел
Параметры вертикальной системы
Вертикальное отклонение500 мкВ/дел - 5 В/дел (1 МОм)
АЦП8 бит
Диапазон смещения±2,5 В (с пробником х1, <500 мВ/дел)
±120 В (с пробником х1, ≥500 мВ/дел)
Полоса пропускания для аналогового сигнала100 МГц
Ограничение полосы пропускания20 МГц, ФВЧ, ФНЧ
Время нарастания≤3,5 нс
Шум≤1 мВ
Погрешность коэффициент усиления≤±2%(1 МОм)
Изоляция между каналами≥40 дБ (100:1)
Измерения
Курсорныеручные (ΔV, ΔT, 1/ΔT)
АвтоматическиеPeriod, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
Математические операции+, -, *, /, БПФ
БПФ4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска
Режим запускаавто, обычный, однократный
СвязьDC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление
Диапазон уровня запуска±10 делений от центра экрана
Тип запускаФронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
Типы последовательных шинUART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Блокировка уровня запуска200 нс ~ 10 с
Запуск по фронтунарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
Запуск по длительности импульсаположительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с
Запуск по скорости нарастанияположительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона
Запуск по видеоСистема NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
Запуск по логическому шаблонуAND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
Запуск по N фронтуТип фронта: нарастающий, спадающий
Номер фронта 1 ~ 65535
Запуск по рантуСобытие: временное, логическое
Декодирование протоколов
Режим отображенияГрафический, табличный
Типы протоколовСтандартно: UART, I²C, SPI, CAN, LIN
Опция: MIL-1553B, ARINC429
UARTПриемник Rx: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Четность: нет, четные, нечетные
Разрядность: 5, 6, 7, 8, 9 бит
Скорость передачи: 1,2К - 8 Мбит/с
Отображение: шестнадцатеричное, двоичное, ASC II
I²CЛиния данных: CH1, CH2, CH3, CH4
Линия тактирования: CH1, CH2, CH3, CH4
SPIЛиния тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
Разрядность: 4, 8, 16, 24, 32 бит
CANИсточник: CH1, CH2, CH3, CH4
Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
Скорость передачи: 10 К - 5 Мбит/с
LINИсточник: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Скорость передачи: 2,4 К - 625 кбит/с
MIL-1553B (опция)Источник: CH1, CH2, CH3, CH4
Отображение: шестнадцатеричное, двоичное
ARINC429 (опция)Источник: CH1, CH2, CH3, CH4
Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM
Отображение: шестнадцатеричное, двоичное
Скорость передачи: 12,5 К / 100 кбит/с
Общие характеристики
Дисплей
ТипЦветной дисплей 8”, TFT, сенсорный
Сенсорное управлениемноготочечное (до 5 точек)
Разрешение800 × 600 точек
Шкала14х10 делений
настраиваемая яркость сетки
Градации256 уровней
Послесвечениеавто, 10 мс ~ 10 с, ∞
Схема с цветовой температуройДа
Сохранение
НакопительВнутренняя память 8 Гб
USB накопитель
Формат*csv, *wav, *bin
Отображение опорных осциллограмм4
Сохранение настроек10
Интерфейсы
Коммуникационные интерфейсыUSB 2.0, microUSB 2.0, LAN
HDMI интерфейсверсия 1.4
Выход компенсации пробниковмеандр, 1 кГц, 2 В п-п
Цифровой интерфейсДа
Питание
Напряжение сети100-240 В, 50/60 Гц
Аккумуляторная батареяLi-ion, 7500 мА·ч / 7.4 В
Потребляемая мощность<60 Вт
Питание
Габаритные размеры280 мм × 180 мм × 50 мм
Вес (без батареи и аксессуаров)1,34 кг

Комплект поставки ADS-4142

НаименованиеКоличество
1Осциллограф цифровой ADS-41421
2Осциллографический пробник2
3Защитная пленка на экран1
4Салфетка для протирки экрана1
5Ремешок1
6Блок питания1
7Сетевой кабель1
