АКИП-4115/4А цифровой запоминающий осциллограф

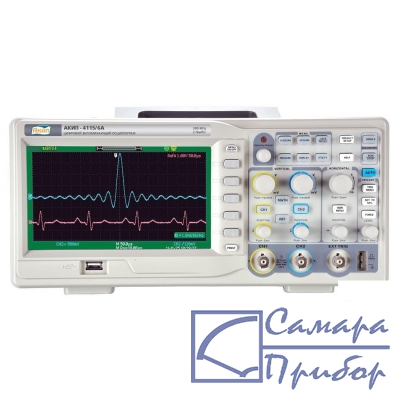

цифровой запоминающий осциллограф АКИП-4115/4АФото АКИП-4115/4А
Новый прибор, цена с НДС:
43 080,00 руб.
поверка: приобретается отдельно
Производитель: АКИП
Госреестр РФ: 69417-17
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: АКИП 4115 4А, АКИП-4115-4А, АКИП 4115/4А

Особенности прибора

Тип осциллографа цифровой, стационарный, запоминающий
Количество каналов 2
Полоса пропускания 100 МГц
Частота дискретизации 1 ГГц
Объем памяти 20 Кб на канал
Синхронизация (запуск) по фронту, по длительности импульса, по времени, по видеосигналу, автоколебательный, ждущий, однократный
Режимы работы самописец, выборка, усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения, накопление
Дисплей цветной
Интерфейсы USB, RS-232

Особенности осциллографа АКИП4115/4А

  • Количество каналов: 2
  • Полоса пропускания 100 МГц
  • Макс. частота дискретизации 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
  • Макс. объем памяти: 2 МБ
  • Интерполяция: Sin X/х, линейная
  • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
  • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
  • Автоматические (до 32-х параметров) и курсорные Δ-измерения
  • Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
  • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
  • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
  • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
  • Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
  • Интерфейс: USB 2.0 для управления и записи данных (2), RS-232

Технические характеристики осциллографа АКИП4115 4А

Канал вертикального отклонения
Число каналов2
Полоса пропускания (-3 дБ)0…100 МГц
Коэффициент отклонения (Коткл.)2 мВ/дел…10 В/дел
Погрешность установки Коткл.± 3%
Время нарастания (не более)3,5 нс
Входной импеданс1 МОм/13 пФ
Макс. входное напряжение400 В пик-пик (х10); кат I
Связь по входуОткрытый, закрытый, земля
Коэффициент деления1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)2,5 нс – 50 с/дел
Погрешность установки Кразв.0,01%
Режимы работыОсновной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
Синхронизация
Источники синхросигналаКаналы 1, 2, внешний
Режимы запуска разверткиАвтоколебательный, ждущий, однократный
Виды синхронизацииФронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали8 бит
Макс. частота дискретизации1 ГГц - 1 канал
500 МГц - 2 канала
Эквивалентная частота дискретизации50 ГГц
ИнтерполяцияЛинейная, Sin X / X
Объем памяти на каналбыстрая память: 20 кБ (40 кб при объед. каналов)длинная память: 1 МБ (2 МБ при объед. каналов)
Режимы сбора данныхСтандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимыручной, автоизмерения, слежение (трэк)
Виды измеренийΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикалиПик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонталиЧастота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
ИнтерфейсНа передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления
МатематикаСложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
ДокументированиерезультатовСохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплейTFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания100…240 В (± 10 %), 50 Гц
Габаритные размеры323 × 136 × 157 мм;
Масса2,5 кг

Комплектация осциллографа

  • Осциллограф АКИП-4115/4А;
  • Шнур питания;
  • Делитель 1:1/1:10 – 2 шт.;
  • Руководство по эксплуатации;
  • ПО EasyScope3.0/АКИП (1CD) – 1 шт.
