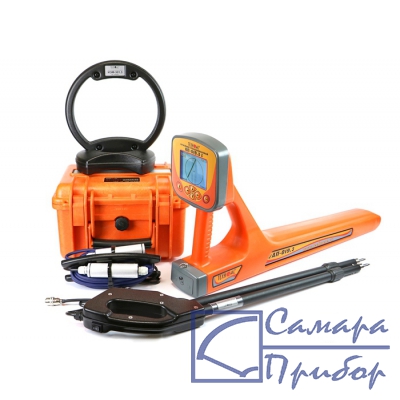

Фото Атлет AГ-319К-СКИ|
Новый прибор, цена с НДС:
420 900,00 руб.
|
Комплект Атлет АГ-319К-СКИ предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Комплект Атлет АГ-319К-СКИ представляет новую систему контроля коррозии изоляционного покрытия трубопроводов, которая обеспечивает еще большую гибкость и точность анализа коррозии по сравнению с предыдущей версией системы благодаря полной интеграции технологий зондирования сигнала и локализации мест повреждения изоляции в одном изделии.
КомплектАтлет АГ-319К-СКИ , включающий в себя новый высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков, позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.
| Параметр | Значение |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ПРИЕМНИКА АП-019.3 | |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты». |
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ГЕНЕРАТОРА АГ-120Т | |
| Частоты генерируемого сигнала | Диапазон 200...9999 |
| Режимы генерации | |
| режим 1 | непрерывный "НП" |
| режим 2 | кратковременные посылки импульсов "ПР" |
| режим 3 | двухчастотный "2F" |
| Выходные параметры | |
| Выходной ток максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А | 10 15 |
| Максимальное выходное напряжение, В: - при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока | 24 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт: - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока | 120 непрерывно и «2F» 180 непрерывно и «2F» 70 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Вес электронного блока, не более, кг | 12 |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ИНДУКТИВНОЙ АНТЕННЫ ИЭМ-301.3 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ДАТЧИКА КОНТРОЛЯ ИЗОЛЯЦИИ ДКИ-117 | |
| Чувствительность в различных положениях переключателя, мВ(эфф): «0» «I» «II» | 0,3…14 3…140 30…1400 |
| Частотный диапазон чувствительности, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), не более, мм | для угла раствора 30º - 550 для угла раствора 60º - 880 |
| Длина штанг, не более, мм: - в рабочем положении - в транспортном положении | 870 490 |
| Вес, не более, кг | 0,8 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ДАТЧИКА ОПРЕДЕЛЕНИЯ ДЕФЕКТОВ КОММУНИКАЦИИ ДОДК-117 | |
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, МОм | 2,4 |
| Питание предварительного усилителя | внешнее от приемника |
| Коэффициент усиления предварительного усилителя, дб | 40 |
| № | Наименование | Количество |
| 1 | Приемник АП-019.3 | 1 |
| 2 | Генератор АГ-120Т | 1 |
| 3 | Индукционная антенна ИЭМ-301.3 | 1 |
| 4 | Датчик контроля изоляции ДКИ-117 | 1 |
| 5 | Датчик определитель дефектов коммуникаций ДОДК-117 | 1 |
| 6 | Комплект батареек | 1 |
| 7 | Кабель мини-USB | 1 |
| 8 | Чехол | 1 |
| 9 | Кабель для подключения внешнего аккумулятора | 1 |
| 10 | Кабель для подключения нагрузки | 1 |
| 11 | Контакт магнитный | 1 |
| 12 | Штырь заземления | 1 |
| 13 | CD-диск с ПО | 1 |
| 14 | Сумка для приемника | 1 |
| 15 | Сумка для комплекта | 1 |
| 16 | Руководство по эксплуатации | 1 |
