Ч3-85/8 частотомер электронно-счетный

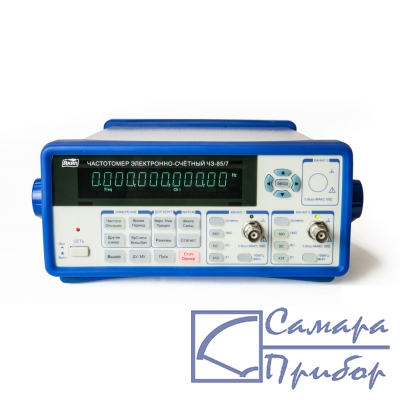

частотомер электронно-счетный Ч3-85/8Фото Ч3-85/8
Новый прибор, цена с НДС:
по запросу
Производитель: АКИП
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: Ч3-85/8, Ч3-85 8, Ч3 85 8, Ч3858, ЧЗ-85/8, ЧЗ 85 8, ЧЗ858

Особенности частотомера электронно-счетного Ч3-85/8:

  • Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц);
  • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
  • Вольтметр напряжения постоянного смещения;
  • Стандартное число каналов (до 200 МГц): 2 изм. входа;
  • Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
  • Погрешность опорного источника: 2x10-7 /год, опции: 5x10-8 , 5x10-10;
  • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
  • Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
  • Память на 15 профилей настроек;
  • Максимальное разрешение индикатора: 12 разрядов;
  • Фильтр НЧ, вх. аттенюатор (1х, 10х);
  • Интерфейсы: USB (на задней панели) и RS-232, GPIB (опция).

Технические характеристики частотомера электронно-счетного Ч3-85/7:

ПараметрЧ3-85/7Ч3-85/8
Диапазон частот1 мГц … 200 МГц
Период5 нс … 1000 с
Разрешениеоднократное измерение - 150 псоднократное измерение - 25 пс
12 разрядов за 1 с при усреднении
Динамический диапазон50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
Связь по входуAC или DC (открытый или закрытый вход)
Вх. сопротивление1 МОм/ 35 пФ или 50 Ом
Фильтр НЧДо 100 кГц (–20 дБ для частот > 1 МГц)
Диапазон частот1 мГц … 200 МГц
Период5 нс … 1000 с
Динамический диапазон50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
Вх. сопротивление1 МОм/ 35 пФ или 50 Ом
Связь по входуAC или DC (открытый или закрытый вход)
Фильтр НЧДо 100 кГц (–20 дБ для частот > 1 МГц)
Диапазон частотОпция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц; Опция 3: 6,5 ГГц … 12,4 ГГц; Опция 4: 6,5 ГГц … 16 ГГц
Входное напряжениеОпция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм; Опция 3: -18 дБм …+10 дБм;
Опция 4: 6,5 ГГц …12,4 ГГц ≤ -18 дБм…+10 Бм; 12,4 ГГц …16 ГГц ≤ -15 дБм…+10 дБм
Вх. сопротивление50 Ом, (разъем тип N – розетка)
Связь по входуAC (закрытый вход)
Аттенюаторx1, x10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
Защита по входу50 Ом: 5 Вскз
1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз; Опция 4: +25 дБм
Диапазон измерений±1,999 В пост./ ±19,99 Впост / Авто
Сопротивление входа1 МОм
Погрешность измерения±0,6 %*Uконечное
Врем. интервалы (кан. 1 и 2)0 – 10000 с
Длит. импульса10 нс ... 5000 с
Скважн. импульсов1 … 99 %
Счет импульсов 0 … 1х1013
Фазовый сдвиг0° … 360°
Отношен. частотКан1/ Кан2
Тип ОГСтандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
Стандарт частоты рубидиевый
FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
ИнтерфейсUSB, RS-232 (GPIB - Опция 5)RS-232, GPIB
Память15 профилей настроек (запись/вызов)
Напряжение питания100…240 В, 50 / 60 Гц; <35 ВА
Габаритные размеры375 x 105 x 235 мм
Масса4,2 кг5,2 кг

Комплект поставки Ч3-85/8

НаименованиеКоличество
1Частотомер электронно-счетный Ч3-85/81
2Шнур питания1
3Кабель BNC1
4Руководство по эксплуатации1

Дополнительная комплектация Ч3-85/8

  • Опция 3 12,4 ГГц, для Ч3-85/4/5/6/7/8
  • Опция 4 16 ГГц, для Ч3-85/4/5/6/7/8
  • Опция 1 3 ГГц, для Ч3-85/4/5/6/7/8
