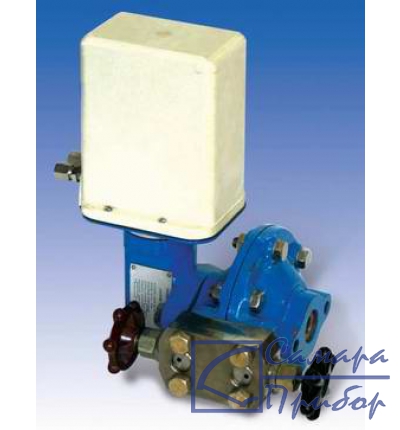

ДПП-1 Преобразователь пневматический разности давления

Преобразователь пневматический разности давления ДПП-1 предназначен для выдачи информации в виде стандартного пневматического сигнала о перепаде давления, расходе неагрессивных газов в системах контроля и управления технологическими процессами. Приборы с маркировкой А предназначены для эксплуатации на АЭС.
Принцип действия преобразователя основан на пневматической силовой компенсации. Под действием разности давлений (перепада), подводимых к камерам"+" и "-" на чувствительном элементе измерительного блока, возникает пропорциональное перепаду давления усилие. Под воздействием измеряемого усилия рычаг поворачивается на небольшой угол и перемещает заслонку относительно сопла. В результате этого изменяется давление в камерах пневмореле. Это давление является выходным сигналом преобразователя. Одновременно оно поступает в сильфон обратной связи, который создает момент на рычаге, компенсирующий момент от изменения перепада давления.

• Пределы измерения-0,16; 0,25; 0,4; 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; кПа.
• Предельно допускаемое рабочее избыточное давление-0,25 МПа, 1,0 МПа;
• Погрешность измерения: ± 0,5 %, 1,0 %, 1,5 % (в зависимости от верхнего предела измерения).Преобразователи с погрешностью ± 0,5 %-изготавливаются по согласованию.
• Питание-сжатый воздух 140 ± 14 кПа, расход 5 л/мин.
• Выходной сигнал от 20 до 100 кПа, передается по линии связи на расстояние до 300 м.
• Температура окружающего воздуха-от минус 10 до плюс 50 °С.
• Материалы деталей, контактирующих с измеряемой средой, приведены в таблице.

преобразователь — 1шт. (в соответствии с заказом)
паспорт — 1экз.
руководство по эксплуатации — 1экз.
комплект монтажных частей — 1компл.

В комплект ЗИП входит:
дроссель — 1 шт. (установлен в пневмореле)
В комплект монтажных частей (КМЧ) входят:
игла — 5 шт.
ниппель — 2 шт.
кольцо уплотнительное — 4 шт.
болт — 4 шт.
блок вентильный — 1 шт.

По требованию заказчика за отдельную плату с преобразователем могут быть дополнительно поставлены:
-сосуды уравнительные конденсационные;
-сосуды уравнительные;
-сосуды разделительные;
-диафрагмы;
-паспорт на диафрагмы и сосуды.

Преобразователь пневматический разности давления.

ДПП-1-1 — 0,16 — 1,5 ТУ 311-00227466.026-91
1 2 3

1 — модель прибора;
2 — предел измерения, кПа;
3 — погрешность, %.
При заказе преобразователя, предназначенного для измерения расхода газа в комплекте с диафрагмой, заполнить опросный лист в соответствии с перечнем исходных данных для расчета диафрагм по приложению 1 ГОСТ 8.563.2-97. В обозначении преобразователя вместо модели и перепада давления указать знак "Х-ХХ" и в конце обозначения сделать запись: "остальные данные по опросному листу".
Пример записи обозначения преобразователя расходомера: преобразователь пневматический разности давлений ДПП-1-Х-ХХ-1,5 остальные данные по опросному листу.

• К монтажу преобразователя приступают после выбора и подготовки места установки, монтажа диафрагм, а также после продувки соединительных пневматических линий.
• Длина соединительных линий между преобразователем и сужающим устройством должна быть не более 15 м.
• Монтаж и эксплуатация соединительных линий и сужающих устройств должен производиться в соответствии с ГОСТ 8.563.2-97.
• Преобразователи монтируются в положении, указанном на рисунке 1.
• В линии, подводящей к датчику воздуха питания, следует установить фильтр и стабилизатор давления воздуха. Воздух питания должен быть подготовлен по классам загрязненности 0,1 в соответствии с ГОСТ 17 433-80.
• При эксплуатации преобразователей в диапазоне минусовых температур необходимо исключить накопление и замерзание конденсата в рабочих камерах и внутри соединительных трубок.
• Перед монтажом следует проверить исправность и правильность показаний преобразователей в соответствии с требованиями МИ 2189-92.

• Разрешение Федерального горного и промышленного надзора
  России № РРС 04-9745.
• Сертификат об утверждении типа средств измерений № 20323.
• Лицензия № 000286-ИР на изготовление и ремонт средств измерений.
