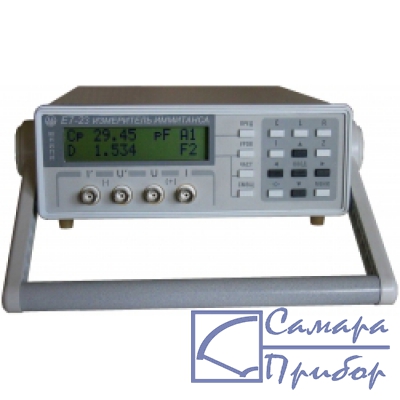

Фото Е7-23|
Новый прибор, цена с НДС:
по запросу
поверка: включена в стоимость
|
Измеритель RLC Е7-23 – прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.
| Параметр | Значение |
| Технические данные | |
| Емкость, Ф | 10-14 - 10-1 |
| Индуктивность, Гн | 10-8 - 104 |
| Активное cопротивление, Ом | 10-4 - 108 |
| Реактивное cопротивление, Ом | 10-4 - 108 |
| Модуль комплексного сопротивления, Ом | 10-4 - 108 |
| Проводимость, См | 10-9 - 10 |
| Добротность, фактор потерь | 10-3 - 103 |
| Угол фазового сдвига комплексного сопротивления | -180° - +179,9° |
| Ток утечки, А | 10-7 - 10-3 |
| Базовая погрешность | ± 0,15 % |
| Рабочие частоты | 0,1; 1; 10 кГц |
| Погрешность установки частоты | ±0,02 % |
| Уровни измерительного сигнала | (0,04±0,02) B и (1±0,2) В |
| Напряжение смещения на измеряемом объекте | 0 - 63 В |
| Выходное сопротивление источника измерительного сигнала | 100 ± 20 Ом |
| Общие данные | |
| Интерфейс | RS-232C |
| Питание | (220±22) В, 50 Гц |
| Масса | 3,5 кг |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 90х265х317 мм |
| Рабочая температура | -20°С - 50°С, 5 ГОСТ 22261-94 |
| Влажность | 80% при 25 °С |
| № | Наименование | Количество |
| 1. | Измеритель RLC Е7-23 | 1 |
| 2. | Инструкция по эксплуатации | 1 |
