| Параметр | Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
| Полоса пропускания | 0…30МГц (-3дБ) (0…7МГц при усилении х5) |
| Коэф. отклонения (Коткл.) | 5мВ/дел…5В/дел (шаг 1-2-5), усиление ×5 |
| Погрешность установки Коткл. | ±3% (±5% при 1 мВ/дел, 2 мВ/дел) |
| Регулировка Коткл. | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤ 11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел) |
| Входной импеданс | 1МОм/25пФ |
| Макс. входное напряжение | 300В (DC+AСпик., до 1кГц) |
| Режимы работы | Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
| Выход канала 1 | ≥ 20мВ/дел на 50Ом, частота 50 Гц ~ 5 МГц |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
| Коэф. развертки (Кразв.) | 0,2мкс/дел…0,5с/дел (шаг 1-2-5), растяжка ×10 |
| Погрешность установки Кразв. | ±3% (±5% при растяжке х10) |
| Регулировка Кразв. | Плавное перекрытие в 2,5 раза |
| СИНХРОНИЗАЦИЯ |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Уровень внеш синхронизации | До 300В (DC+Acпик., до 1кГц) |
| Вход внешней синхронизации | 1МОм/30пФ |
| X-Y ВХОД |
| Полоса пропускания | 0…500кГц (-3дБ) |
| Коэффициент отклонения | 5мВ/дел…5В/дел (±4%) |
| Разность фаз X-Y | ≤ 3° в диапазоне 0…50кГц |
| Z-ВХОД |
| Частотный диапазон | 0…2МГц |
| Чувствительность | ≥ 5В (макс. до 30 В DC+ACпик., до 1кГц) |
| Входное сопротивление | 47кОм |
| ЭЛТ |
| Размер экрана | 8×10дел. (1дел.=10мм) |
| Напряжение ускорения | 2кВ |
| ЖК - ИНДИКАТОР |
| Функции | Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов) |
| Подсветка | Оранжевая |
| ЧАСТОТОМЕР |
| Диапазон | 50 Гц…30 МГц |
| Число разрядов | 5 |
| Погрешность измерения | ±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц |
| Чувствительность | > 2 делений по горизонтальной оси |
| ОБЩИЕ ДАННЫЕ |
| Напряжение питания | 115В/230В±15%, 50/60Гц |
| Габаритные размеры | 310×150×455мм |
| Масса | 8.2кг |
| Температура хранения | -10~+70 °C при влажности не более 70% |

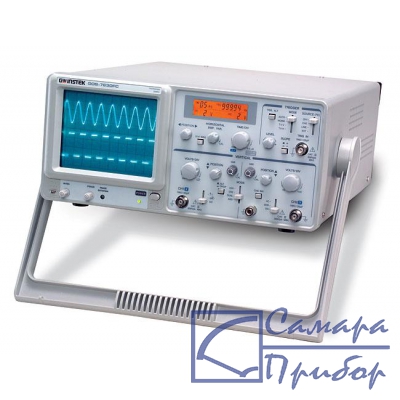

Фото GOS-630FC
