HDO4104AR-MS цифровой осциллограф

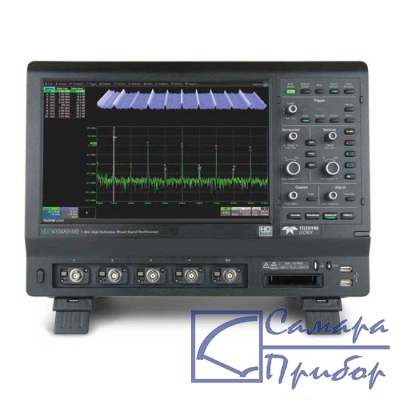

цифровой осциллограф HDO4104AR-MSФото HDO4104AR-MS
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
Производитель: LeCroy
Госреестр РФ: 68188-17
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: HDO4104AR-MS

Описание цифрового осциллографа HDO4104AR-MS:

Осциллограф высокого разрешения HDO4104AR-MS с полосой пропускания 200 МГц, 12-битным АЦП с технологией высокого разрешения HD4096, которая обеспечивает исключительную достоверность отображения формы сигнала. Осциллограф HDO4104AR-MS автоматически обеспечивает оптимальное отображение входных сигналов во всем диапазоне для доступных полос пропускания. Кроме того, новое поколение пользовательского интерфейса MAUI® с функцией OneTouch невероятно упрощает настройки измерений и обеспечит быстрое изучение проблемы, позволит глубже погрузиться в изучение структуры сложного сигнала, содержащего аномалии, при отладке различных устройств. И наконец, обновленный управляющий ПК осциллографа с более быстрыми процессорами, большей памятью ЦП, а также применение твердотельных накопителей добавляют новинкам еще больше привлекательности и преимуществ.

Технология высокого разрешения HD4096 реализована на базе высокоскоростных 12-битных АЦП с малошумящими входными усилителями и применением системной архитектуры с низким уровнем собственных шумов. Это позволяет осциллографу HDO4104AR-MS выполнять захват сигналов в полосе частот до 200 МГц с высокой дискретизацией и отображать результат с разрешением, которое в 16 раз (!!!) выше, чем у осциллографов других производителей. В осциллографе HDO4104AR-MS, кроме технологии высокого разрешения по вертикали HD4096, реализована технология увеличения частоты дискретизации ESR (Enhanced Sample Rate), которая за счет 10-и кратного превышения частоты дискретизации над верхней границей полосы пропускания обеспечивает оптимальное отображение захваченных сигналов во всех полосах пропускания.

Осциллограф HDO4104AR-MS имеет интерфейс MAUI с OneTouch, который продолжает традиционный подход Teledyne LeCroy внедрения инноваций и совершенствованию пользовательского интерфейса. Технология управления «в одно касание» (One Touch) значительно ускоряет выполнение стандартных операций путем однократного прикосновения к соответствующей области дисплея. Интерфейс имеет революционный метод drag-and-drop (перетащить и зафиксировать), позволяя копировать и настраивать каналы, математические функции и параметры измерений, не отрывая палец от экрана. Простые жесты управления, такие как, перетаскивание, фиксация, сжатие, щелчок делают взаимодействие с осциллографом простым и интуитивно понятным. Функция «Add New» (клавиша «Добавить Новый») позволяет быстро включить новый канал, функцию математики или параметр, а выключить осциллограмму или параметр одним движением пальца. Таким образом, интерфейс MAUI с OneTouch обеспечивает уникальный набор жестов управления сенсорным экраном, значительно облегчает процесс настройки осциллографа и делает работу с прибором доступной на интуитивном уровне.

Область применения цифрового осциллографа HDO4104AR-MS:

Осциллограф высокого разрешения HDO4104AR-MS идеален для отладки и устранения неполадок силовой электроники, автомобильной электроники и встроенных систем, робототехники и электромеханических устройств, использующих сигналы позиционных датчиков высокого разрешения. Он является наиболее востребованным в сфере автопроизводства, управления электропитанием цифровых устройств, анализа сигналов в устройствах силовой электроники, научно-физических, оборонных и аэрокосмических приложений.

Технические характеристики цифрового осциллографа HDO4104AR-MS:

ПараметрHDO4024AR-MSHDO4034AR-MSHDO4054AR-MSHDO4104AR-MS
Полоса пропускания200 МГц350 МГц500 МГц1 ГГц
АЦП12 бит (15 бит в режиме увеличенного разрешения ERES)
Количество каналов4
Частота дискретизации2,5 ГГц (10 ГГц в режиме ESR)
Память12,5 МБ/канал (опция - 50 МБ при объединении)
РежимыESR, WaveScan, History, LabNotebook, сегментированная развертка
Измерения и математикастандартный набор
Программные опциианализатор спектра, анализатор мощности, декодирование протоколов I2C, SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553
ДисплейTFT сенсорный экран 31 см, разрешение 1280х800 точек (WXGA)
Масса5,7 кг

Комплект поставки HDO4104AR-MS

НаименованиеКоличество
1Цифровой осциллограф HDO4104AR-MS1
2Пассивный пробник (на каждый канал)10
3Защитная передняя панель1
4Кабель питания1
5Антивирусное программное обеспечение (пробная версия)1
6Руководство по эксплуатации1
7Калибровка с сертификатом1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
