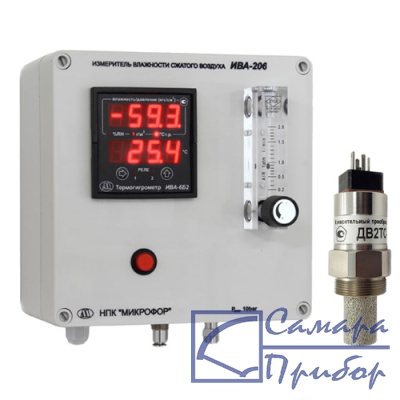

Фото ИВА-206|
Новый прибор, цена с НДС:
по запросу
|
Измеритель ИВА-206 предназначен для измерения влагосодержания (температуры точки росы/инея, массовой и объемной концентрации) сжатого воздуха и неагрессивных технологических газов. Измерение осуществляется при рабочем давлении анализируемого газа (до 10 бар).
В состав измерителя входят термогигрометр Ива-6Б2 с измерительным преобразователем влажности и температуры ДВ2ТСМ-1Т-4П-В, проточная камера для установки измерительного преобразователя, измерительный преобразователь давления (опционально), ротаметр с регулировочным вентилем и устройство световой и звуковой сигнализации выхода измеряемых параметров за установленные пределы. В измерителе может быть установлен токовый или цифровой (RS232 или RS485) выход.
Устройство звуковой и световой сигнализации настраивается Пользователем и включается при выходе измеренных значений влажности, температуры и давления (при наличии преобразователя давления) за установленные пределы. Включение устройства сопровождается прерывистым звуковым и световым (кнопка на передней панели) сигналом. При нажатии на кнопку звуковой сигнал блокируется.
Питание измерителей осуществляется от сети переменного тока 220 В, 50 Гц.
Измеритель влажности сжатого воздуха не содержит входного фильтра и конденсатоотводчика. При измерении запыленных газов перед измерителем рекомендуется установка фильтра. Используемый в нем фильтрующий элемент - пористый фторопласт обеспечивает эффективное удаление механических примесей и капель воды размером более 1 мкм из потока сжатого воздуха, азота, элегаза, инертных и других неагрессивных газов. Материалы, использованные в фильтре, не оказывают влияния на точность и динамику измерений.
Для предотвращения загрязнения подводящих коммуникаций фильтр должен размещаться в месте отбора анализируемого газа.
Рис. 1. Внешний вид фильтра измерителя влажности сжатого воздуха и технологических газов ИВА-206
Если существует вероятность возникновения капельной влаги в коммуникациях, на входе измерителя может быть установлен конденсатоотводчик. При использовании конденсатоотводчика с пластиковым прозрачным корпусом вследствие диффузии влаги из окружающей среды измерение влажности газа с точкой росы ниже -30°С невозможно. В этом случае необходимо применение конденсатоотводчика с корпусом из нержавеющей стали.
Защита измерителя от капельной влаги может быть также обеспечена установкой электромагнитного клапана на входе измерителя, запирающегося при заданном значении точки росы анализируемого газа.
В измерителе предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2 изб.) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (опционально) или устанавливаются "вручную".
Обозначение измерителей влажности при заказе:
ИВА-206 -Д/- -Z/- М-ПЭ/ФП 1 2 3 4
1. Название измерителя. 2. Наличие преобразователя давления (Д). 3. Наличие аналогового или цифровых выходов: Т5 - два токовых выхода 0-5 мА; Т20 - два токовых выхода 4-20 мА; RS232 - цифровой выход RS232; RS485 - цифровой выход RS485. 4. Длина и материал подводящей трубки, входящей в комплект поставки: ПЭ – полиэтилен; ФП – фторопласт. Стандартная поставка – 1 метр полиэтиленовой трубки диаметром 6 мм.
Пример обозначения измерителя при заказе: ИВА-206-Д-T20-1ПЭ - измеритель влажности сжатого воздуха ИВА-206 на основе термогигрометра Ива-6Б2 с преобразователем ДВ2ТСМ-1Т-4П-В с преобразователем давления и двумя токовыми выходами 4-20 мА с полиэтиленовой подводящей трубкой длиной 1 метр.
| Параметр | Значение |
| Термогигрометр Ива-6Б2 | |
| Диапазон измерений относительной влажности, % | 0...75* |
| Диапазон измерений температуры, °С | 0...+60 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности влажности при температуре (20±2) °С, % (П показания преобразователя, %): - в диапазоне относительной влажности от 0 до 10% - в диапазоне относительной влажности от 10 до 75% | ±(0,025+0,0875П)** ±(0,7%+0,02П) |
| Пределы допускаемой основной абсолютной погрешности измерения температуры, °С | ±0,5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 10°С, % (П - показания преобразователя, %): - в диапазоне относительной влажности от 0 до 10% - в диапазоне относительной влажности от 10 до 50% - в диапазоне относительной влажности от 50 до 75% | ±(0,05+0,045П) ±(0,5+0,01П) ±1 |
| Постоянная времени по относительной влажности, мин | не более 5 |
| Постоянная времени по температуре, мин | не более 5 |
| Питание | ~220В±15%, 50 Гц |
| Потребляемая мощность, Вт не более | 5 |
| Габаритные размеры блока индикации, мм (не более) | 72х74х85 |
| Масса термогигрометра, кг | не более 0,8 |
| Измерительный преобразователь влажности и температуры ДВТ2СМ-1Т-4П-В | |
| Диапазон измерений относительной влажности, %: исполнение 1П - в диапазоне относительной влажности от 0 до 90% - в диапазоне относительной влажности от 90 до 98%*** исполнение 2П - в диапазоне относительной влажности от 0 до 90% - в диапазоне относительной влажности от 90 до 98%*** исполнение 4П - в диапазоне относительной влажности от 0 до 10% - в диапазоне относительной влажности от 10 до 50% - в диапазоне относительной влажности от 50 до 98%*** | 0...98 ±2 ±3 ±1 ±2 ±(0,025+0,0875П) ±(0,7+0,02П) ±3 где П – показания преобразователя, % |
| Исполнение по рабочему диапазону температур, °С: - для исполнения 1Т, °С - для исполнения 2Т, °С - для исполнения 3Т, °С - для исполнения 4Т, °С | 0...+60 -20...+60 -40...+60 0...+150 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С - в диапазоне от -40 до -20°С - в диапазоне от -20 до -60°С - свыше 60°С | ±1 ±0,3 не нормируется |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин: - по относительной влажности, мин - по температуре, мин | не более 1 не более 2 |
| Габаритные размеры, мм | 12х80 (800) |
| Масса преобразователя, кг | не более 0,3 |
* - верхний диапазон измерения относительной влажности ограничивается имеющейся в преобразователе функцией защиты сенсора от переувлажнения; ** - пределы допускаемой основной абсолютной погрешности измерения относительной влажности в диапазоне от 0 до 10% гарантируются при периодическом выполнении процедуры автокоррекции преобразователя; *** - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
| № | Наименование | Количество |
| 1 | Стационарный измеритель влажности сжатого воздуха и неагрессивных технологических газов ИВА-206 | 1 |
| 2 | Сетевой кабель | 1 |
| 3 | Кабель датчика | 1 |
| 4 | Картонная коробка | 1 |
| 5 | Руководство по эксплуатации | 1 |
