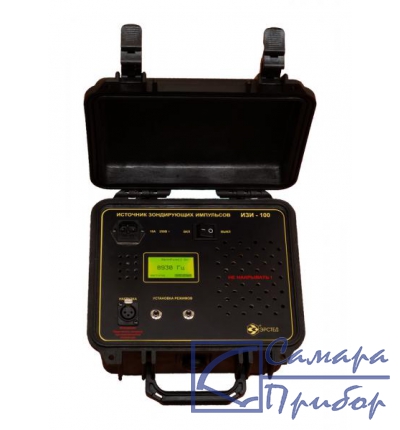

ИЗИ-100 источник зондирующих импульсов - генератор (100 Вт)

• указание места прохождения подземной коммуникации;
• указание места направления подземной коммуникации (трассировка);
• указание места повреждения подземной коммуникации (утечка);
• локализация места пробоя типа жила-жила или жила-броня;
• определение глубины прокладки подземной коммуникации

Генератор ИЗИ-100 – это компактный прибор, позволяющий подавать в подземную коммуникацию сигнал, необходимый для её идентификации приёмником-трассоискателем. Благодаря повышению контролируемой выходной мощности до 100 Вт, ИЗИ-100 позволяет локализовать пробой кабеля типа жила-жила или жила-броня, а также обнаружить повреждение со значительным сопротивлением утечки.

Генератор ИЗИ по параметрам сигнала совместим со всеми моделями приёмников выпускавшихся ЗАО "ЭРСТЕД" с 1992 года.

Генератор ИЗИ-100 заменяет приборы: ТИ-ТДИ-60-3А, ТИ-ТДИ-6-3А, ТИ-ТДИ-3А, ТИ-ТДИ-4А, ИЗИ, ИЗИ-6М.

Обновление модели! Теперь генератор ИЗИ-100 имеет функцию настройки ПОЛЬЗОВАТЕЛЬСКИХ ЧАСТОТ в диапазоне 300 Гц … 9.6 кГц, что позволяет использовать его с ЛЮБЫМИ приемниками трассоискателями, как отечественных так и зарубежных производителей.

Генератор ИЗИ предназначен для подачи в трассу сигнала необходимого для её идентификации приёмником-трассоискателем.

Генератор ИЗИ-100 предназначен для работы с трассоискателями: ТИ-05-3, ТДИ-05М-3, ТДИ-МА - для проведения следующих видов работ на подземных коммуникациях:

• указание места прохождения подземной коммуникации;
• указание места направления подземной коммуникации (трассировка);
• указание места повреждения подземной коммуникации (утечка);
• локализация места пробоя типа жила-жила или жила-броня;
• определение глубины прокладки подземной коммуникации.

Генератор ИЗИ-100 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
• водопровод, газопровод, нефтепровод;
• в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Мощные генераторы зондирующих импульсов помогут работать в тех случаях, когда по тем или иным причинам сигнал слабый. Но есть ситуации, в которых мощный генератор может оказать неоценимую услугу.

Речь идет о «неполном» межфазном пробое в силовом кабеле. В этом случае утечки на землю нет и организовывать цепь фаза – земля бесполезно.

Искать пробой рефлектометром сложно или невозможно, т.к. «холодное» сопротивление пробоя может составлять десятки кОм, а такие замыкания рефлектометр не видит.

Можно, разумеется, использовать громоздкую станцию для зондирования с помощью различных вариантов методов пробоя (дуговой, метод колебательного разряда и пр.), но это не всегда возможно по ряду причин.

Именно в этом случае выручит мощный генератор в сочетании с приемниками-трассоискателями типа ТИ-05, ТДИ-05 или ТДИ-МА. Подключив обычный генератор к фазовым проводам, между которыми образовался вышеуказанный высокоомный пробой, мы получим очень слабое поле зондирующего сигнала: провода расположены рядом, действующие магнитные поля проводов гасят друг друга, т.к. по токи по ним текут в противоположенных направлениях. Поиск места неисправности будет крайне затруднен или невозможен. Применив мощный генератор мы получим достаточно мощный сигнал, необходимый для уверенного зондирования. Причем при движении по кабелю за местом замыкания сигнал будет очень резко убывать, так что при достаточной квалификации оператора место повреждение может быть локализовано с точностью до десятков см.

Настоящая модель генератора питается от сети 220 в. Питание 220 в «в поле», разумеется, встречается редко. Но сейчас существует масса доступных и недорогих преобразователей 12в DC-220в AC. Подойдет любой преобразователь мощностью от 200 Вт и более. Вы можете купить его сами или заказать у нас. Компактный и легкий преобразователь подключается к сети автомобиля, либо к автономному аккумулятору 12в.

Готовится к выпуску генератор, работающий именно от автомобильной сети (или автомобильного аккумулятора). Таким образом, заказчик сможет выбрать тот вариант, который его устроит.

• Генератор ИЗИ-100 - 1 шт.
• Комплект проводов для подключения к нагрузке - 1 шт.
• Сетевой шнур - 1 шт.
• Руководство по эксплуатации ИЗИ-100 - 1 шт.
• Сумка для аксессуаров - 1 шт.

• Автомобильный инвертор 12В -> 220В, 500Вт;
• Комплект проводов.
