LabMaster 10-100Zi-A-R осциллограф цифровой запоминающий

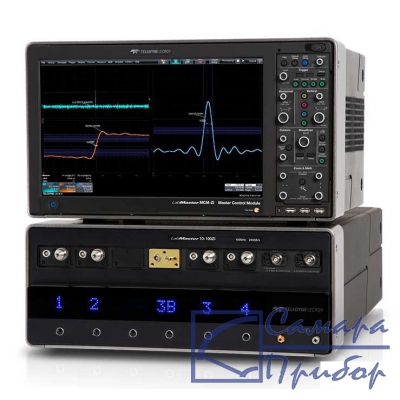

осциллограф цифровой запоминающий LabMaster 10-100Zi-A-RФото LabMaster 10-100Zi-A-R
Новый прибор, цена с НДС:
по запросу
Производитель: LeCroy
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: LabMaster 10-100Zi-A-R, LabMaster 10 100Zi A R, LabMaster10100ZiAR

Описание осциллографа цифрового запоминающего LabMaster 10-100Zi-A-R:

  • Первый в отрасли осциллограф с полосой 100 ГГц в реальном времени;
  • Максимальная частота дискретизации: 240 ГГц;
  • Максимальный объём памяти: 1,5 ГБ/канал;
  • Максимальное число каналов: до 20 кан. в полосе 100 ГГц, до 80 кан. в полосе 36 ГГц;
  • Единая архитектура построения обеспечивает возможность микширования полос пропускания (от 20 ГГц до 100 ГГц) в пределах одной осциллографической системы;
  • Технология канальной синхронизации ChannelSync™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе;
  • Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II;
  • Безшовный MATLAB анализ – выполнение пользовательских сценариев в реальном времени;
  • Мощнейшие аналитические возможности;
  • Анализ джиттера, шумов и глазковых диаграмм с помощью расширенного пакета прикладного ПО SDAIII-CompleteLinQ;
  • Анализ параметров оптической модуляции с помощью пакета прикладного ПО Optical-LinQ;
  • Ультранизкий уровень межканального джиттера многомодульной системы (130 фс с.к.з.);
  • Ультранизкий уровень джиттера дискретизации (50 фс с.к.з.);
  • Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы).

Технические характеристики осциллографа цифрового запоминающего LabMaster 10-100Zi-A-R:

ПараметрЗначение
Канал горизонтального отклонения
Коэффициент разверткиПП ≤ 36 ГГц: 10 пс – 256 с/дел (верхняя граница определяется мин. частотой дискретизации 200 кГц и объемом установленной памяти);
ПП > 36 ГГЦ: 10 пс – 640 мкс/дел (верхняя граница определяется частотой дискретизации 160 ГГц и объемом установленной памяти).
Опорный генератор (ОГ)Внутренний 10 М Гц, общий для всех каналов, прецизионная синхронизация многоканальной системы
Нестабильность ОГ± (10 - 7 + 10 - 7 / год от последней калибровки)
Джиттер дискретизацииПри длительности сбора данных < 3,2 мс: 50 фс с.к.з. (внутренний / внешний ОГ);
При длительности сбора данных < 6,4 мс: 130 фс с.к.з. (внутренний / внешний ОГ).
Межканальный джиттер (при максимальной полосе пропускания)< 130 фс с.к.з.
Сбор данных
Максимальная частота дискретизации в реальном времени240 ГГц на канал в полосе 100 ГГц (1 канал)
160 ГГц на канал в полосе 65 ГГц (2 канала)
80 ГГц на канал в полосе 36 ГГц (4 канала)
Скорость обновления экранадо 1.000.000 осциллограмм/с по каждому каналу
Режим сегментированной разверткиДля регистрации импульсов в быстрой последовательности или редких событий. Минимальный межсегментный интервал 1 мкс
Максимальный объем памяти< 130 фс с.к.з.
Стандартный объем памяти (число сегментов в режиме сегментированной развертки )96 МБ в полосе 100 ГГц (1 канал)
64 МБ в полосе 50 - 65 ГГц (2 канала)
32 МБ в полосе до 36 ГГц (4 канала)
(до 35 00 сегментов)
Опции объема памяти / число сегментов в режиме сегментированной разверткиОпцияПП 100 ГГц (1 канал)ПП 50 - 65 ГГц (2 канала)ПП ≤ 36 ГГц (4 канала)Число сегментов
M - 64
L - 128
VL - 256
XL - 512
192 МБ
384 МБ
768 МБ
1536 МБ
128 МБ
256 МБ
512 МБ
1024 МБ
64 МБ
128 МБ
256 МБ
512 МБ
7500
15000
15000
15000
Режимы обработки данныхУсреднение (накопление / непрерывно) до 1 млн. разверток Эквивалентное увеличен ие разрешения ( ERES ) от 8,5 до 11 бит (шаг 0 ,5 бит) Экстремумы (огибающая, основание, вершина) до 1 млн. разверток Интерполяция – линейная или sin x / x
Синхронизация
Режимы запуска разверткиАвтоколебательный, ждущий, однократный, стоп
Виды синхронизацииБазовая (фронт , окно) , SMART ( глитч, рант, интервалы , скорость нарастания, подтвержденное первое , качество , длительность импульса, отложенная, логическая последовательность , ожидаемое событие ) , каскадная (события A , B , C , D ) , по последовательному протоколу ( до 14,1 Гбит/с , опция)
Источник синхронизацииОдин из каналов (каналы 1 - 4 все виды синхронизации, канал 5 и выше только по фронту), внешний, быстрый фронт
Вид связи по синхровходуОткрытый (DC), закрытый (AC), фильтры (HFRej, LFRej)
Смещение точки запускаПредзапуск: 0 - 100 % от установленной памяти (шаг 1 %, от 100пс) Послезапуск: 0 - 10.000 делений в режиме «Выборка» (ограничения при медленных развертках)
Удержание запускаПо времени: 2 нс – 20 с По событию: 1 – 99.999.999
Чувствительность синхронизации по фронту (входы 1,85 мм / 2,92 мм)Каналы 1 - 80: 3 дел (< 12 ГГц) // 1,5 дел (< 8 ГГц) // 1 дел (< 5 ГГц) (связь по входу DC , ≥ 10 мВ/дел, 50 Ом)
Чувствительность внешней синхронизации по фронтуТолько к аналы 1 - 4 : 2 дел (< 1 ГГц) // 1,5 дел (< 500 МГц) // 1 дел (< 200 МГц) (связь по входу DC )
Максимальная частота синхросигнала (синхронизация SMART )Только каналы 1 - 4 : 2 ГГц ( ≥ 10 мВ/дел, мин. длительность синхроимпульса 200 пс)
Общие данные
Дисплей (на модуле управления)Цветной, 38,9 см TFT сенсорный экран, WXGA 1280 х 768 точек. Отображение до 40 осциллограмм одновременно. Возможно подключение дополнительного дисплея
ПроцессорIntel® Xeon™ X5660 2,8 ГГц (или лучше), 12 ядер (эф. скорость 33, 6 ГГц), ОС Microsoft Windows ® 7 Professional Edition (64 - бит), ОЗУ 24 ГБ (опция до 192 ГБ
ИнтерфейсыVXI - 11 или VICP ( LXI класс C , v 1.2), Ethernet , USB (не менее 5), DVI . Опции: GPIB , LSIB (PCIe Gen1 x4)
Условия эксплуатацииТемпература 5° C – 40°С; относительная влажность (без образования конденсата) 5 – 80 % при температуре не выше + 31° C и не более 50 % при температуре не выше + 40° C
Напряжение питания100 – 240 В (±10 %), 45 – 66 Гц (автовыбор).
МассаМодуль управления 21,4 кг ; модуль сбора данных 24 кг
Габаритные размеры (ВхШхГ)Модуль управления 277 х 462 х 396 мм ; модуль сбора данных 202 х 462 х 660 мм

Комплект поставки LabMaster 10-100Zi-A-R

НаименованиеКоличество
1Осциллограф цифровой запоминающий LabMaster 10-100Zi-A-R1
