Новый прибор, цена с НДС:
по запросу
поверка: включена в стоимость
|

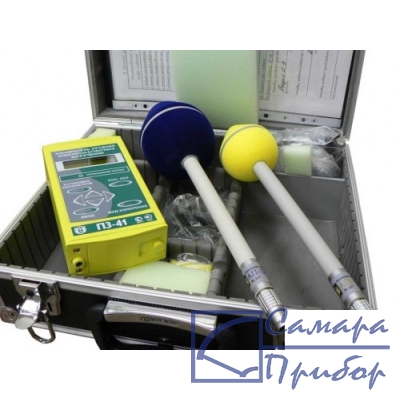

Измеритель П3-41 разработан с целью обнаружения и контроля биологически опасных уровней электромагнитных излучений напряженности, плотности потока энергии и экспозиции для обеспечения выполнения требований Общего Технического Регламента об электромагнитной совместимости и безопасности, действующего в странах Европейского Союза и РФ.
Устройство измерительное П3-41 должно использоваться вместе с антенными преобразователями.
Измеритель удовлетворяет действующим правовым и нормативным документами Госкомэпиднадзора РФ:
Соответствует требованиям национальных и международных стандартов:
Тип антенны преобразователя | Диапазон частот, МГц | Пределы измерения | ||
Напряженность | Плотность потока энергии (ППЭ), (мкВт/см2) | |||
Электрическая составляющая Е, (В/м) | Магнитная составляющая Н, (А/м) | |||
Диапазон частот и пределы измерения измерителя в зависимости от использования типа антенны-преобразователя (АП) | ||||
АП-1 (ППЭ) | 300-40000 | - | - | 0,26-100000 |
АП-2 (ППЭ) | 300-5600 5600-40000 | - | - | 10-1000000 2,5-300000 |
АП-3 (Е) | 0,01-0,03 0,03-300 | 2,5-800 1-550 | - | - |
АП-4 (Е) | 0,01-0,03 0,03-300 | 15-1500 10-1500 | - | |
АП-5 (Н) | 0,01-0,03 0,03-50 | - | 0,2-40 0,05-20 | - |
АП-6 (ППЭ) | 0,5-2000 2000-5640 | 1-100000 0,26-24000 | ||
Примечание 1. АП-1 (Е, ППЭ) и АП-2 (Е, ППЭ) с рабочим диапазоном частот (0,3 - 60) ГГц изготавливаются по специальному требованию Заказчика. Примечание 2. АП-4 (Е) с пределами измерения электрического поля (10-2000) В/м изготавливаются по специальному требованию Заказчика. Примечание 3. АП-5 (Н) с пределами измерения магнитного поля (0,05-30) А/м изготавливаются по специальному требованию Заказчика. | ||||
Параметр | Значение | |||
Пределы допускаемой основной относительной погрешности измерения ППЭ и среднеквадратичного значения напряженности электрического (магнитного) поля известной частоты | ±2,4 дБ | |||
Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 °C, не более | для АП-1 | ±0,6 дБ | ||
для АП-2 | ±0,6 дБ | |||
для АП-3 | ±1,0 дБ | |||
для АП-4 | ±1,0 дБ | |||
для АП-5 | ±1,0 дБ | |||
для АП-6 | ±1,0 дБ | |||
Неравномерность коэффициента преобразования в рабочем диапазоне частот, не более | для АП-1 | 4 дБ в диапазоне частот от 0,3 до 11,5 ГГц; 9 дБ в диапазоне частот от 11,5 до 40 ГГц | ||
для АП-2 | 4 дБ в диапазоне частот от 0,3 до 5,6 ГГц; 12 дБ в диапазоне частот от 5,6 до 40 ГГц | |||
для АП-3 | 12 дБ в диапазоне частот от 10 до 30 кГц; 9 дБ в диапазоне частот от 30 до 100 кГц; 5 дБ в диапазоне частот от 0,1 до 300 МГц | |||
для АП-4 | 9 дБ в диапазоне частот от 10 до 30 кГц; 6 дБ в диапазоне частот от 0,03 до 300 МГц | |||
для АП-5 | 13 дБ в диапазоне частот от 10 до 30 кГц; 8 дБ в диапазоне частот от 0,03 до 50 МГц | |||
для АП-6 | 5 дБ в диапазоне частот от 0,5 до 2000 МГц; 9 дБ в диапазоне частот от 2000 до 5640 МГц | |||
Общие характеристики | ||||
Питание | две аккумуляторные батареи типоразмера R6 по классификации МЭК с напряжением 1,2 В | |||
Ток потребления измерителя при напряжении питания 2,4 В | не превышает 18 мА без подсветки индикатора и 25 мА с подсветкой при выключенной сигнализации | |||
Максимальный потребляемый ток | не превышает 150 мА | |||
Время непрерывной работы с аккумуляторными батареями | не менее 85 часов с подсветкой ЖКИ и не менее 120 часов без подсветки ЖКИ | |||
Время наработки на отказ измерителя составляет | не менее 10000 ч | |||
Габаритные размеры антенн-преобразователей: - АП-1, АП-2 - АП-3, АП-4, АП-5, АП-6 | ∅ 63х285 мм ∅ 83х334 мм | |||
Габаритные размеры измерителя в футляре для переноски | 480х370х130 мм | |||
Габаритные размеры измерителя в транспортной таре | 506х382х156 мм | |||
Масса антенн-преобразователей: - АП-1, АП-2 - АП-3, АП-4, АП-6 - АП-5 | 0,140 кг 0,210 кг 0,300 кг | |||
Масса устройства измерительного | 0,5 кг | |||
Масса измеритель в футляре для переноски | 3,2 кг | |||
Масса измерителя в транспортной таре | 4,3 кг | |||
Условия окружающей среды | ||||
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм. рт. ст.) | 20±5 30 - 80 84....106 (630...795) | |||
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от минус 10 до плюс 50°C до 90% при температуре плюс 30°C от 70 до 106,7 кПа (от 537 до 800 мм. рт. ст.) |
№ | Наименование | Количество |
1 | Измерительное устройство П3-41 | 1 |
2 | Антенна АП-6 (ППЭ) | 1 |
3 | Оптический кабель, длина 10 м | 1 |
4 | Футляр | 1 |
5 | Чехол | 1 |
6 | Ящик | 1 |
7 | Пакет | 1 |
8 | Устройство зарядное | 1 |
9 | Диск с программой | 1 |
10 | Руководство по эксплуатации | 1 |
11 | Формуляр | 1 |
12 | Методика поверки | 1 |
13 | Свидетельство о поверке | 1 |
14 | Упаковочный чертеж | 1 |
