Новый прибор, цена с НДС:
по запросу
|
Тип клещей | клещи-адаптер (токовый датчик) |
Макс. измеряемый диаметр | 30 мм |
Базовая погрешность | 2% |
Ток постоянный | 500 мА...600 А |
Ток переменный | 500 мА...400 мА |

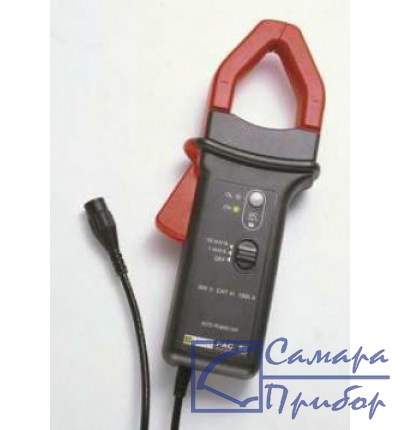

Датчики серии PAC представляют семейство профессиональных токовых клещей для измерения переменного и постоянного тока. Их дизайн соответствует современным требованиям тех- ники безопасности и стандартам качества исполнения. Существуют два различных конструктива захватов — для охвата кабеля и для охвата шинопровода.
Токовые клещи серии РАС работают на принципе эффекта Холла, обеспечивая измерения тока до 1500 A DC и 1000 A AC. Электронная схема и батарея расположены в корпусе прибора. Два диапазона выходного напряжения — 1 мВ/A и 10 мВ/A. Кнопка установки используется для автоматического обнуления значений в моделях PAC11, PAC12, PAC21 и PAC22. Модели PAC 10 и PAC 20 имеют потенциометр для настройки на нуль. Измерение действительных среднеквадратичных значений возможно даже для входных сигналов, содержащих гармонические составляющие постоянного тока.
Благодаря малому фазовому сдвигу токовые клещи серии PAC хорошо приспособлены для измерения мощности. Модели PAC 12 и PAC 22 предназначены для использования с осциллографами, приборами, отображающими форму сигнала, и другими чувствительными к частотным параметрам приборами, имеющими вход BNC.
Общие данные | |
Диапазон измерения | 0,5...400 А АС0,5...600 А DC |
Выход напряжения | 600 мВ AC/DC |
Выход | шнур |
Коэффициент входа/выхода | 1А/1мВ |
Частотный диапазон | DC...5кГц |
Типичная точность | < 2% |
