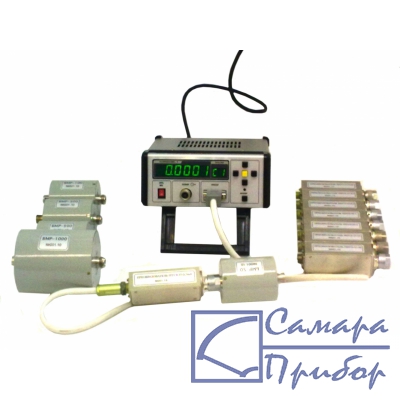

Фото ПНТЭ-35 (50В-1000 В)|
Новый прибор, цена с НДС:
по запросу
|
Комплект преобразователей напряжения термоэлектрических ПНТЭ-35 предназначен для точного измерения среднеквадратических значений переменных напряжений в диапазоне уровней от 3 мВ до 1100 В и в диапазоне частот от 10 Гц до 200 МГц. Основная погрешность измерений не выходит за пределы ±0,01% в диапазоне частот от 20 Гц до 100 кГц.
Применяется при контроле характеристик радиоэлектронной аппаратуры, каналов связи и компонентной базы микроэлектроники, а также при поверке приборов. Комплекты преобразователей напряжения термоэлектрических ПНТЭ-35, прошедшие дополнительную поверку в аккредитованных метрологических службах на соответствие требованиям, предъявляемым ГОСТ 8.458-82 к образцовым средствам измерений (ОСИ, или эталонам), могут использоваться в качестве эталонов 1-го или 2-го разряда при поверке приборов, осуществляемой в соответствии с общероссийской поверочной схемой для средств измерения переменного напряжения (ГОСТ 8.648-2008)
Комплект ПНТЭ-35 содержит набор модулей термоэлектрического преобразования напряжений, каждый из которых рассчитан на определенный диапазон уровней сигнала, а также измерительный блок ПНТЭ-35-00, который работает под управлением микропроцессора. Модули преобразования построены на основе пленочного термопреобразователя, содержащего подогреватель и многоэлементную термопару, выходное напряжение которой пропорционально мощности сигнала, рассеиваемой на подогревателе. Каждый из 7-ти модулей П1-П7, рассчитанных на небольшие уровни сигнала (до 45 В), выполнен в виде одного блока. Каждый из 5-ти модулей С1-С5, рассчитанных на повышенные уровни сигнала (в диапазоне от 25 до 1100 В), выполнен в виде двух составных блоков - блока масштабного резистора БМР, осуществляющего первичное преобразование напряжения сигнала в пропорциональное значение тока и блока ПТТЭ-35-0,7мА (модуль ПП), осуществляющего термоэлектрическое преобразование выходного тока блока БМР в постоянное напряжение. В блоке ПНТЭ-35-00 расположены цифровой микровольтметр и многозначная мера высокостабильного постоянного опорного напряжения программируемого уровня, воспроизводимого на выходе калибратора.
Применяемый при выполнении измерений модуль используется в качестве устройства разновременного сравнения (компаратора) уровней сигнала и опорного напряжения по критерию одинакового теплового действия на подогреватель термопреобразователя. О равенстве двух напряжений судят по одинаковым показаниям цифрового индикатора микровольтметра блока ПНТЭ-35-00, фиксирующего выходное напряжение термопары.
Модуль преобразователя тока ПНТЭ-35-0,7мА может использоваться отдельно от блоков БМР в качестве термокомпаратора переменного тока. Предусмотрена поставка изделия ПНТЭ-35 в составе, не содержащем измерительного блока ПНТЭ-35-00. При таком использовании к выполнению измерений привлекается вспомогательное оборудование в виде внешнего цифрового микровольтметра и внешнего калибратора постоянного напряжения.
| Параметр | Значение |
| Диапазон уровней напряжений сигналов | От 0,003 до 1100 В |
| Диапазон частот сигналов | От 10 Гц до 200 МГц |
| Номинальные входные напряжения сигнала модулей термопреобразователей одиночных П1;П2;П3;П4;П5;П6;П7 составных С1;С2;С3;С4;С5 | 0,01; 0,1; 0,5; 1; 3; 10; 30 В 50; 100; 300; 500;1000 В |
| Диапазон рабочих частот для каждого модуля преобразователя для П1 для П2 для П3; П4; П5 для П6; П7 для C1 и C2 для С3; С4; С5 | 10 Гц-1 МГц 10 Гц-10 МГц 10 Гц-200 МГц 10 Гц-30 МГц 10 Гц-1 МГц 10 Гц-100 кГц |
| Номинальное выходное напряжение каждого модуля термопреобразователя | 1500 мВ |
| Погрешность* асимметрии модулей термопреобразователей | ±0,03% |
| Пределы допускаемой основной погрешности* измерения нап-ряжений в нормальной области частот 20 Гц-20 кГц | ±0,01% |
| Погрешность* измерения напряжений в рабочих областях частот, не более в диапазоне 10 -20 Гц в диапазоне 20 Гц-50 кГц в диапазоне 50 -100 кГц в диапазоне 0,1-1 МГц в диапазоне 1-10 МГц в диапазоне 10-30 МГц в диапазоне 30-100 МГц в диапазоне 100-200 МГц | ±0,15% ±(0,01-0,02)% ±(0,01-0,05)% ±(0,03-0,1)% ±(0,1-0,3)% ±0,15% ±1,5% ±5% |
| Характеристики модуля термопреобразователя тока ПНТЭ-35-0,7 мА на номинальный входной ток сигнала 0,7мА. диапазон токов сигнала диапазон частот погрешность* преобразования, не более | 0,2-1 мА 10 Гц-1 МГц ±0,15% до 20 Гц; ±0,01% до 100 кГц; ±0,1% до 1 МГц |
| Диапазон выходных постоянных напряжений калибратора, встроенного в блок ПНТЭ-35-00 | От ±10 мВ до ±30 В с дискретностью 10 мкВ и 100 мкВ |
| Пределы допускаемой основной погрешности* выходного напряжения калибратора блока ПНТЭ-35-00 | ±(0,003%+5 мкВ) |
| Напряжение питания измерительного блока ПНТЭ-35-00 | Сеть ( 220±22 )В |
| Масса, не более измерительного блока модулей П1-П7 модулей С1-С4 модуля С5 | 2,5 кг 0,5 кг 0,7 кг 1,5 кг |
| Габариты измерительного блока БИ-35 | 230х181х79 мм |
| № | Наименование | Количество |
| 1 | Комплект преобразователей напряжения (диапазон уровней сигнала повышенного уровня) ПНТЭ-35 (50В-1000 В) | 1 |
