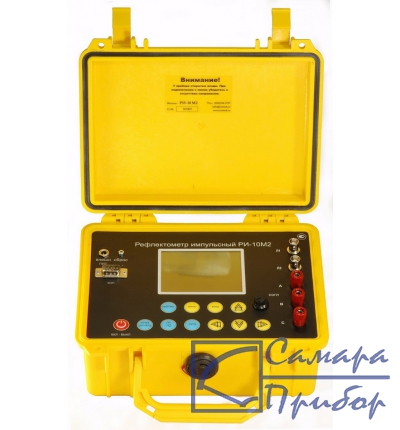

РИ-10М2 СТРИЖ защищённый импульсный рефлектометр-мост

Защищённый импульсный рефлектометр-мост РИ-10М2 СТРИЖ является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-10М2 СТРИЖ предназначен для проведения измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км. Рефлектометр обеспечивает следующие основные виды измерений:

• измерение расстояний до неоднородностей волнового сопротивления или повреждения;
• измерение расстояний между неоднородностями волнового сопротивления кабеля;
• определение характера повреждений;
• определение длин кабелей;
• измерение коэффициента укорочения линии при известной ее длине;
• регистрация "битости" пар или оценка взаимного влияния линий.

Пользовательский интерфейс

• отображение рефлектограмм на экране ЖКИ (320х240 точек) с фоновой подсветкой;
• управление через меню;
• брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью.

Измерение

• измерение в реальном масштабе времени;
• возможность одновременного подключения двух линий;
• максимальная дальность - до 50 км;
• разрешение по дальности:1м - в диапазонах 250 - 2,5 км; 2-20м - в диапазонах 5 - 50 км;
• цифровая установка параметров контролируемой линии и всех настроек прибора;
• цифровая индикация расстояния до любого участка рефлектограммы;
• цифровая индикация расстояния между любыми участками рефлектограммы.

Память

• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
• возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм;
• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
• возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.

Сервисные режимы

• режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
• режим "ТОЧКА ОТСЧЕТА" - возможность измерения расстояний относительно произвольной точки отсчета;
• режим "СРАВНЕНИЕ" - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ & ПАМЯТЬ);
• режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
• встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;
• режим "БИТОСТЬ ПАР" - позволяет выявить ошибки кроссировки кабельных пар;
• подавление асинхронных (выбор осреднения от 1 до 128 реализаций) помех;
• автоматическое сохранение пользовательских настроек при выключении прибора.

Интерфейс с ПК

• возможность обмена данными с ПК;
• комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.

Общее

• питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;
• широкий диапазон рабочих температур: -20°С ...+40°С;
• масса прибора с аккумулятором не более 2 кг.

• УП-1, устройство переходное
• СА-12В25, сетевой адаптер 12В 2.08А (25 Вт макс.)
• КС-1.5К25, кабель соединительный 1,5 м, 75 Ом, оконцованный BNC.M – изолированный зажим типа «крокодил» с шириной захвата 25.4 мм
• Сумка, для аксессуаров
• П-BNCK, переходник BNC-М – клеммы
• КУ-2.0BNC, кабель-удлинитель 2 м, 75 Ом, оконцованный BNC.M – BNC.F
• КУ-5.0BNC, кабель-удлинитель 5 м, 75 Ом, оконцованный BNC.M – BNC.F
• КС-1.5К5, кабель соединительный 1.5 м, 75 Ом, оконцованный BNC.M – изолированный зажим типа «крокодил» с шириной захвата 5 мм
• КС-0.1К5, кабель соединительный 0.1 м, 75 Ом, оконцованный BNC.M – изолированный зажим типа «крокодил» с шириной захвата 5 мм
• ПС-1.5К5, комплект ( 3шт. ) проводов соединительных для моста 1,5 м, оконцованные клемма - изолированный зажим типа «крокодил» с шириной захвата 5 мм
• СА-12В40, сетевой адаптер повышенной мощности 12В 3.33А (40 Вт макс.)
• КК-USBAB, кабель коммуникационный USB A-B (для рефлектометра РИ-307USB)
• КУ-3.0BNC50, кабель-удлинитель 3 м, 50 Ом, оконцованный BNC.M – BNC.F
• КС-3К25, кабель соединительный 3 м, 75 Ом, оконцованный BNC.M, изолированный зажим типа крокодил с шириной захвата 25,4 мм
• COM/COM, кабель COM-to-COM (для рефлектометров РИ-10М1, РИ-10М2, TDR-107)
• COM/USB, переходник USB-COM (для рефлектометров РИ-10М1, РИ-10М2, TDR-107)
