Новый прибор, цена с НДС:
по запросу
|

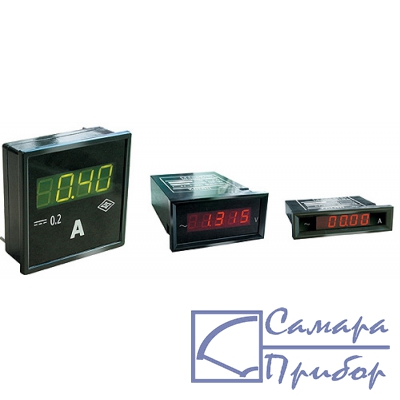

Щ02.04, ЩП02.04 |
Щ02, ЩП02 |
Щ01, ЩП01 |
Габаритные размеры 120х120х70 mm |
Габаритные размеры 96х48х140 mm |
Габаритные размеры 96х24х90 mm |
Тип прибора |
Диапазон измерения |
Разр-ть |
Питание |
Интерфейс |
ГР |
Цвет индик. |
Описание | ||
Щ |
-? |
-? |
-? |
-? |
-? |
-? |
-? |
-? | |
- |
Постоянный ток (не заполняется) | ||||||||
П |
Переменный ток | ||||||||
01 |
96х24х90 mm | ||||||||
02 |
96х48х140 mm | ||||||||
02.04 |
120х120х70 mm | ||||||||
mА – 1; 10; 100; А – 1 |
4 |
Подключение непосредственно | |||||||
mА – 2; 20; 200; А – 2 |
4? | ||||||||
А – 10; 100; 1000 |
4 |
Постоянный ток-через шунт на 75 mV. Переменный ток-через трансформатор тока на 1 или 5 А | |||||||
А – 20; 200; 2000 |
4? | ||||||||
mV – 100; V – 1; 10; 100; 750 |
4 |
Подключение непосредственно | |||||||
mV – 200; V – 2; 20; 200 |
4? | ||||||||
5V |
Напряжение питания +5 V±5 % | ||||||||
12V |
Напряжение питания +12 V±5 % | ||||||||
24V |
Напряжение питания +24 V±5 % | ||||||||
RS-485 |
Наличие RS-485 | ||||||||
- |
Отсутствие RS-485 (не заполняется) | ||||||||
ГР |
Наличие гальванической развязки | ||||||||
- |
Отсутствие гальванической развязки | ||||||||
К |
Красный | ||||||||
З |
Зеленый |
Пример оформления заказа: ЩП02-200 mV-4?-5 V-ГР-К ТУ25-7504.156-2001
(Тип прибора, диапазон измерения, разрядность, напряжение питания, гальваническая развязка, цвет индикатора)
ПРИМЕЧАНИЯ
1. Возможно изготовление приборов с индикацией величин не соответствующих диапазону измерения. Например, при диапазоне измерения 0-5 mА (0-10 mА) может индицироваться 0-1500 об/мин; 0-1200 °С и др.
2. Возможно изготовление приборов типа ЩП02.04 с напряжением питания 85..240 V, 50 Hz и потребляемой мощностью не более 7 VA.
3. Приборы с питанием +12 V, +24 V – выпускаются только с гальванической развязкой.
4. Возможно увеличение диапазона измерения по напряжению через трансформатор напряжения 100 V.
