ШЭУ-10-5-6,6КФ штанга электроизолирующая универсальная 6-110 кВ с курсовым электроизолированным фонарем VONATEX

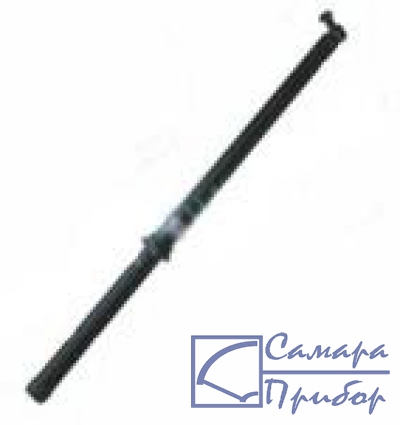

штанга электроизолирующая универсальная 6-110 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-10-5-6,6КФФото ШЭУ-10-5-6,6КФ
Новый прибор, цена с НДС:
27 213,00 руб.
Производитель: СНГ
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: ШЭУ10566КФ, ШЭУ 10 5 6,6 КФ, ШЭУ 10-5-6,6-КФ, ШЭУ-10 5-6,6 КФ, ШЭУ-10-5 6,6 КФ, ШЭУ10-5-6,6 КФ, ШЭУ-105-6,6 КФ, ШЭУ-10-56,6 КФ, ШЭУ 10 5-6,6, ШЭУ-10 5 6,6, ШЭУ10-56,6, ШЭУ10 56,6, ШЭУ 10-5 6,6, ШЭУ 10 5 6

Назначение штанги электроизолирующей (с курсовым фонарем VONATEX) ШЭУ-10-5-6,6:

Штанга электроизолирующая универсальная многозвенная ШЭУ-10-5-6,6 предназначена для выполнения различных работ в электроустановках напряжением до 110 кВ.

Штангу электроизолирующую универсальную ШЭУ-10-5-6,6 можно использовать для работы с напряжениями выше 110 кВ при условии их испытания в соответствии с действующими Правилами применения и испытания средств защиты на данное напряжение и соблюдения размеров рукоятки и изолирующей части для данного напряжения.

Штанга ШЭУ-10-5-6,6 может применяться для работ в электроустановках под напряжением до 15 кВ в условиях дождя, тумана, снегопада с помощью специальных насадок и штанг для работы в дождь.

Штанга ШЭУ-10-5-6,6 не предназначена для работы в среде, содержащей токопроводящую пыль и агрессивные газы повышенной концентрации.

Штанга ШЭУ-10-5-6,6 электроизолирующая универсальная многозвенная применяется для выполнения следующих работ по ремонту и техническому обслуживанию действующих электроустановок и воздушных линий без подъема на высоту (опоры линий связи, ВЛС, конструкции подстанций, оборудование):

  • определение отсутствия напряжения на токоведущих частях электроустановок 6–330 кВ совместно с указателями напряжения УВНК-10Б и другими указателями на соответствующие классы напряжений;
  • проверка совпадения фаз включаемых линий электропередачи и электрооборудования 6–10 кВ совместно с указателем УПСФ-10 и однополюсным указателем совпадения фаз «Технофаза»; отключение и включение (довключение)разъединителей, выключателей нагрузки, рубильников, заземляющих ножей(заземлителей) 0,4–20 кВ, установленных на опорах ВЛ и конструкциях подстанций, в частности, управление предохранителями-разъединителями ПРВТ-10;
  • снятие и установка патрона предохранителя-разъединителя ПРВТ-10 с целью замены заменяемого элемента с плавкой вставкой;
  • замена высоковольтных предохранителей на комплектных, мачтовых и столбовых подстанциях 6–20 кВ без применения лестниц;
  • установка и снятие переносных заземлений с проводов ВЛ 0,4–20 кВ и 27,5 кВ;
  • определение отсутствия напряжения на ВЛ 0,4 кВ совместно с указателем УНВЛ-0,4;
  • измерение значений напряжения на ВЛ 0,4 кВ и вводах в здания совместно с указателем УНВЛ-0,4М;
  • определение различия рабочего и наведенного напряжения с помощью указателя высокого напряжения УВНК-10Б (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10 и указателей низкого напряжения УНВЛ-0,4 или УНВЛ-0,4М с земли на ВЛ-0,4–35 кВ.
  • измерение значений тока в проводах ВЛ 0,4 кВ (для равномерного распределения нагрузок по фазам и выявления безучетного потребления электроэнергии);
  • измерение распределения напряжения на изоляторах гирлянд изоляторов ВЛ 35 кВ и выше совместно со специальными измерительными приборами;
  • точное измерение габаритов от проводов ВЛ 0,4-110 кВ и ВЛС до земли и инженерных сооружений(совместно с измерительной рулеткой);
  • разъединение схлестнувшихся проводов в пролетах ВЛ и ВЛС (совместно с крюками);
  • обрезка веток деревьев вблизи проводов ВЛ и линий связи (совместно со специальными пилами и секаторами);
  • закрепление верха универсальной электроизолирующей лестницы типа ЛУС к стойкам опор ВЛ 0,4–20 кВ(совместно со страхующим канатом);
  • окраска участков металлоконструкций опор ВЛ и электрооборудования подстанций для обозначения фаз.

Кроме того, с помощью штанги ШЭУ-10-5-6,6 могут выполняться следующие работы в электроустановках и на других объектах:

  • подъем электрических светильников (прожекторов) для освещения рабочих мест и оборудования;
  • закрепление страховочных канатов на конструкциях для безопасного подъема на высоту;
  • мойка стекол окон производственных и общественных зданий на высоте до 8 м (совместно со специальными приспособлениями и щетками);
  • очистка крыш и карнизов зданий и сооружений от снега и льда (сосулек и т. п.);
  • подъем элементов раскрепления стоек опор воздушных линий электропередачи и связи;
  • подъем проводов ВЛ без снятия напряжения для пропуска негабаритных грузов;
  • присоединение измерительных проводов приборов к проводам линий электропередачи, шлейфам подстанций, трансформаторам и другому электрооборудованию без подъема на высоту совместно со штангой-насадкой ШПИ;
  • применение (совместно с блочно-канатным подъемным устройством БКПУ) для подъема грузов на опору ВЛ при проведении ремонтно-эксплуатационных и других видов работ;
  • установка устройства страховочного универсального УСУ на высоту до 9 м;
  • установка раскрепляющего устройства для опор

Для предотвращения несчастных случаев применяется съёмный переносной изолированный курсовой фонарь VONATEX, который размещен на корпусе штанги ШЭУ-10-5-6,6. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря.

Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.

Технические характеристики штанги электроизолирующей (с курсовым фонарем VONATEX) ШЭУ-10-5-6,6:

ПараметрЗначение
Рабочее напряжение, не более, кВ110 (330)
Масса комплекта, не более, кг2,8
Масса штанги в сборе, не более, кг2,3
Общая длина штанги в сборе, не менее, мм6600
Диаметр изолирующей части, не более, мм31–33
Диаметр рукоятки, не более, мм36
Диаметр резьбы наконечника, ммМ14
Интервал рабочих температурот – 45 до + 45 ºС
Относительная влажность при +25 ºСдо 98 %
Средний срок службы15 лет
Гарантийный срок эксплуатации3 года со дня продажи

Комплект поставки ШЭУ-10-5-6,6

НаименованиеКоличество
1Штанга электроизолирующая ШЭУ-10-5-6,6 (с курсовым фонарем VONATEX)1
2Штанга-насадка на 110 кВ1
3Штанга-удлинитель2
4Переходная штанга1
5Насадка для оперативных переключений (материал— дюралюминий)1
6Чехол для упаковки штанги1
7Очки защитные1
8Измерительная рулетка1
9Руководство поэксплуатации1

Дополнительная комплектация ШЭУ-10-5-6,6

  • ПП, приспособление для переноски электрозащитных средств
  • НСП, насадка для снятия предохранителей
  • ДЗШ, дополнительное звено для ШЭУ
  • МП, проблесковый маячок
  • НО, насадка оперативная для управления разъединителями
  • Насадка для покраски, для ШЭУ
  • КУ, крюк универсальный

ШЭУ-10-5-6,6 может использоваться со следующим оборудованием (совместимо):

  • ЗПЛ-Техношанс-1-01(16), заземление переносное линейное
  • ЗПЛ-Техношанс-1-01 испол. 2(25), заземление переносное линейное
  • ЗПЛ-Техношанс-1-01 испол. 4(50), заземление переносное линейное
  • ЗПЛ-Техношанс-1-01 испол. 5(70), заземление переносное линейное
  • ЗПЛ-Техношанс-1-01 испол. 3(35), заземление переносное линейное
  • ПОС, приспособление для очистки крыш и других конструкций зданий и сооружений от снега и льда
  • УНВЛ-0,4Д-УНТЕХ, указатель напряжения для ВЛ 0,4 кВ для условий повышенной влажности
