TLA7016 модульный логический анализатор

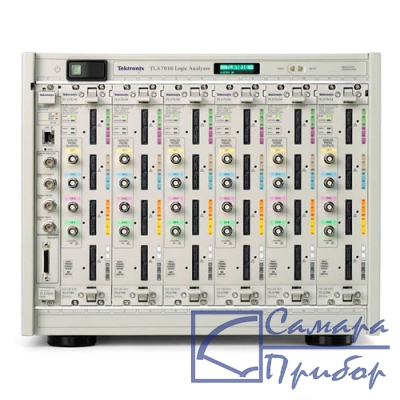

модульный логический анализатор TLA7016Фото TLA7016
прибор не поставляется
Производитель: Tektronix, США
Госреестр РФ: 43938-10
Статус: cнят с производства
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: TLA7016

Назначение модульного логического анализатора TLA7016:

Анализаторы цифровых сигналов TLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 предназначены для измерения амплитудных и временных параметров цифровых импульсных сигналов и анализа логических состояний микропроцессорных устройств.

Описание модульного логического анализатора TLA7016:

Настольный мейнфрейм TLA7016 для логического анализатора, емкость - 6 модулей (синхронизация до 8 мейнфреймов), удаленное управление и контроль через Ethernet, встроенный ПК: Windows XP, 3 GHz Pentium, 1 GB dual channel DDR, PC 800 MHz (DIMM), cобственного дисплея нет, выход на внешний дисплей 1600x1200, цветной ЖК-дисплей XGA, 3 полноразмерных слота PCI 32-bit, 33 MHz Съемный HDD 80 GB, DVD±R/RW, LAN 1G, USB 2.0.

* На данный вид продукции распространяется ограничение по экспортному контролю США.

Особенности модульного логического анализатора TLA7016:

Анализаторы выполнены в виде модулей, встраиваемых в базовые блоки TLA7012 и TLA7016. Модули PG3ACab, PG3L могут также работать с анализаторами цифровых сигналов TLA5201B, TLA5202B, TLA5203B и TLA5204B.

Принцип действия основан на одновременном многоканальном приеме, визуальном наблюдении и анализе цифровых сигналов в реальном времени. Представление измерительной информации осуществляется в форме временных диаграмм, таблиц состояний в различных кодах (двоичных, шестнадцатеричных, ASCII и других видов), гистограмм. Внутренний микропроцессор обеспечивает диалоговое управление, задает режимы функционирования, выводит на внутренний или внешний дисплей изображение сигналов и результаты измерений. Вывод результатов измерений к внешним устройствам производится через порты USB 2.0 (3 порта на передней панели, 4 порта на задней панели) и порт канала LAN. Имеются встроенные средства для совместной работы с осциллографами Tektronix.

Конструкция представляет собой моноблок в настольном исполнении. Модули устанавливаются в слоты, расположенные сбоку корпуса.

По устойчивости к климатическим и механическим воздействиям анализаторы цифровых сигналовTLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 45 °C.

Технические характеристики модульного логического анализатора TLA7016:

ПараметрTLA7012TLA7016
Количество устанавливаемых модулей26
Тактовая частота10 МГц
Пределы допускаемой абсолютной погрешности установки тактовой частоты± 1 кГц
Параметры сети питания переменного тока
Cеть промышленной частоты:
- напряжение
- частота

от 90 до 250 В
от 45 до 66 Гц
Бортовая сеть:
- напряжение
- частота

от 100 до 132 В
от 360 до 440 Гц
Потребляемая мощность, не более750 В1450 В
Габаритные размеры (длина х ширина х высота), не более, мм460 х 451 х 295673 х 425 х 350
Масса, не более18,45 кг24,0 кг

Комплект поставки TLA7016

НаименованиеКоличество
1Модульный логический анализатор TLA70161
2Кабель сетевой1
3Руководство по эксплуатации1

Дополнительная комплектация TLA7016

  • TLA7BB4, модуль логического анализатора
  • TLA7BB2, модуль логического анализатора
  • TLA7BB3, модуль логического анализатора
