АКИП-4122/3 осциллограф цифровой

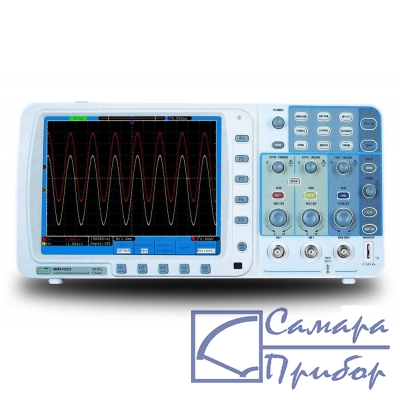

осциллограф цифровой АКИП-4122/3Фото АКИП-4122/3
Новый прибор, цена с НДС:
76 636,00 руб.
поверка: приобретается отдельно
Производитель: АКИП
Госреестр РФ: 53946-13
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: АКИП 4122 3, АКИП 4122/3, АКИП-4122-3

Особенности цифрового осциллографа АКИП-4122/3:

  • Количество каналов: 2 (+ вход внеш. синхр EXT)
  • Полосы пропускания: 100 МГц
  • Объем памяти 10 М (на канал)
  • Макс. частота дискретизации: 2 ГГц
  • Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение, деление
  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
  • Цифровые фильтры (ФВЧ, ФНЧ)
  • Режимы растяжки окна (ZOOM), самописец и X-Y, «покадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)

Технические характеристики цифрового осциллографа АКИП-4122/3:

Канал вертикального отклонения
Число каналов2
Полоса пропускания (-3 дБ)0… 100 МГц
Ограничение полосы20 МГц
Коэффициент отклонения (Коткл.)2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность установки Коткл.± 3 %
Связь по входуОткрытый, закрытый, земля
Время нарастания≤ 3,5 нс
Входной импеданс1 МОм (± 2 %) / 10 пФ ± 5 пФ
Максимальное входное напряжение400 В (DC+AС пик, до 1 кГц)
Математика+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)2 нс/дел…100с/дел (шаг 1-2-5)
Погрешность установки Кразв.± 0,01 %
Режимы работыОсновной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y
Синхронизация
Источники синхросигналаКан 1, кан 2, сеть, внешний (Ext, Ext/5)
Режимы запуска разверткиАвтоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT)
Связь входаФНЧ, ФВЧ, связь АС, связь DC
Чувствительность~0,3 деления (в зав. от Коткл.)
Аналого-цифровое преобразование
Разрешение по вертикали8 бит
Максимальная частота дискретизации2 ГГц
Частота дискретизации (на канал)1 ГГц
Длина записи10 Мб (на канал)
Режимы работыВыборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
Курсорные измерения
Функции
Автоматические измерения
Функции по вертикалиUпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт)
Функции по горизонталиf; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%)
Измерение t задержкиКан1-Кан2 (фронт), Кан1-Кан2 (срез)
Дополнительные возможности
Цифровой регистратор1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с)
ИнтерфейсыUSB, выход VGA, оптоизолированный «годен/ негоден» запись/ воспроизведение (рег. интервал выборки 1 мс
АвтоустановкаВ/дел, с/дел, параметры синхросигнала
Режим X-YХ – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц
Внутренняя память15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
Общие данные
ЖК-дисплейЦветной (TFT), диагональ 20см, 8х10 дел (разрешение 800 х 600)
Напряжение питания100…240 В, 47…63 Гц (автовыбор)
Потребляемая мощность18 Вт
Габаритные размеры340 х 155 х 70 мм
Масса1,82 кг

Комплект поставки АКИП-4122/3

НаименованиеКоличество
1.Осциллограф АКИП-4122/31
2.Делитель 1:1/1:102
3.ПО (CD-диск)1
4.РЭ1
5.Шнур питания1

Дополнительная комплектация АКИП-4122/3

  • Батарея (АКИП-4122), литий-полимерный аккумулятор для осциллографов серии АКИП-4122
  • Сумка АКИП-4122, сумка для переноски осциллографа

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
