Б5-76/1 лабораторный источник питания постоянного тока

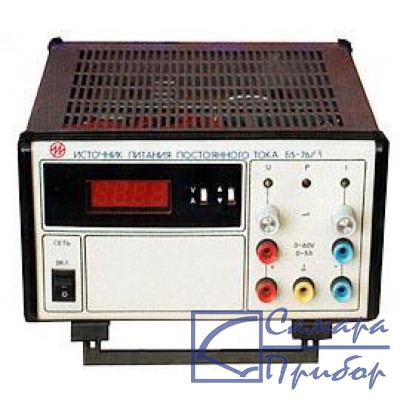

лабораторный источник питания постоянного тока Б5-76/1Фото Б5-76/1
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Госреестр РФ: 44810-10
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: Б5-76/1

Особенности прибора Б5-76/1

  • Класс: AC/DC
  • Назначение: лабораторный
  • Исполнение: настольный
  • Тип: импульсный
  • Макс. выходное напряжение, В 60
  • Максимальный ток нагрузки, А 10
  • Количество каналов: 1
  • Выходное напряжение: регулируемое

Назначение и особенности источника питания Б576/1 Б5-76/1

Источники постоянного тока Б5-76-1 предназначены для лабораторных исследований и питания радиоэлектронных и электротехнических устройств постоянным стабилизированным напряжением до 60 В и током до 10А общей выходной мощностью 300 Вт.

По условиям эксплуатации источники постоянного тока Б576 1 удовлетворяют требованиям, установленным для приборов группы 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 град.С до плюс 40 град.С.

Источники постоянного тока Б5-76/1 выполнены по схеме регулируемого ШИМ-преобразователя напряжения с бестрансформаторным входом и преобразованием на промежуточной частоте 40 кГц.

Напряжение сети выпрямляется и подается на преобразователь напряжения, охваченный обратными связями по току и напряжению с выхода источника постоянного тока. Режим стабилизации напряжения или тока устанавливается в зависимости от соотношения сигналов усилителей обратной связи, поступающих на схему управления преобразователем, и положения органов управления источника постоянного тока.

Режим стабилизации, в котором находится источник постоянного тока, индицируется светодиодами. Регулирование выходного напряжения и тока осуществляется за счет изменения опорного напряжения усилителей обратной связи.

Защита источника постоянного тока от перегрузок и коротких замыканий осуществляется путем перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот. Защита источника от превышения максимальной мощности осуществляется путем ограничения напряжения и индицируется светодиодом на передней панели.

Встроенный цифровой индикатор осуществляет измерение выходного напряжения и тока, а также индикацию установленных значений ограничения напряжения и тока без изменения режима работы источника постоянного тока.

Технические характеристики источника питания Б5-76/1

Общие данные
Пределы установки выходного напряжения0… 60 В
Диапазон установки значений выходного стабилизированного
тока
0,2… 10 А
Максимальная выходная мощностьНе менее 300 Вт
Пределы допускаемой основной абсолютной погрешности установкивыходного напряжения: ± 200 мВвыходного тока: ± 60 мА
Погрешность индикации, установленного ограничения напряженияНе более 300 мВ
Погрешность индикации установленного ограничения токаНе более 200 мА
Нестабильность выходного напряжения в режиме стабилизации напряженияпри изменении напряжения питающей сети на ±10% от номинального значения: не более ± 5мВпри изменении тока нагрузки от 0.9 максимального значения до нуля: не более ± 10мВпри изменении температуры окружающего воздуха на ±10°С: не более ± 50мВ
Пределы нестабильности выходного тока прибора в режиме стабилизации токапри изменении напряжения питающей сети на ±10% от номинального значения: не более ±5 м;при изменении напряжения на нагрузке от 0.9 максимального значения до нуля: не более ±10 мпри изменении температуры окружающего воздуха на ±10°С: не более ±100 мА
Пульсации выходного напряжения в режиме стабилизации напряжения:
 эфф. значения
Не более 1 мВ
Пульсации выходного тока в режиме стабилизации тока, (эфф.значения)Не более 1 мА
Пульсации выходного тока источника постоянного тока в режиме стабилизации тока эффективного значенияНе более 5 мА
Потребляемая мощностьНе более 500 ВА
Габаритные размеры133 х 240 х 340 мм
Масса5,5 кг

Комплектация источника питания Б5-76/1

  • Источник питания Б5-76/1;
  • Руководство по эксплуатации.

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
