MZC-303E измеритель параметров цепей электропитания зданий

измеритель параметров цепей электропитания зданий MZC-303E

Фото MZC-303E

прибор не поставляется

Производитель: Sonel, Польша

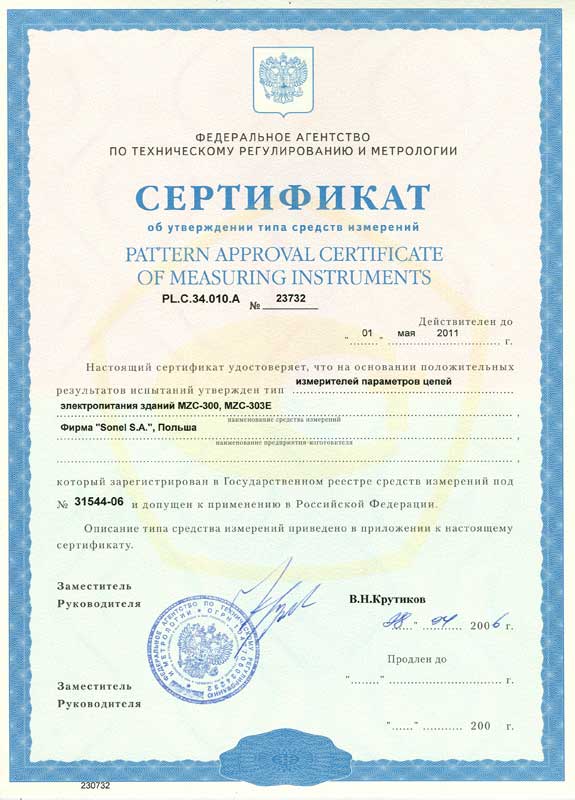

Госреестр РФ: 31544-06

Статус: cнят с производства

Рекомендуемая замена: MZC-304

Обратите внимание!

Работаем только с юридическими лицами и ИП
Оплата по безналичному расчету
Приборы с поверкой в наличии
Доставка в Самару и в другие города России

Варианты обозначения: MZC303 E

Назначение и область применения:

Прибор MZC-303E производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. Поэтому он рекомендован для измерений в электроустановках, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. В основном - в электроустановках зданий.

Основные характеристики прибора:

измерение активного, реактивного и полного сопротивления цепи "фаза-нуль";
автоматический расчёт значения ожидаемого тока короткого замыкания;
контроль целостности нулевых защитных проводников;
измерение величины сопротивления заземляющих устройств;
измерение действующего напряжения переменного тока;
автокалибровка измерительных проводов, дающая возможность применять провода различной длины;
автоматический выбор диапазона измерений;
проведение измерений без отключения источника питания и защит;
определение угла между векторами силы тока и напряжения в момент короткого замыкания;
автоматическое самовыключение при простое в течение 120 секунд;
возможность проведения измерений петли короткого замыкания в установках с УЗО, не приводя их к срабатыванию;
память 990 результатов измерений;
передача данных в компьютер.

Основные технические характеристики измерителя:

Измерение напряжения переменного тока:

Диапазон	Разрешение	Основная погрешность
0 ... 250 В	1 В	± (2% и.в + 2 ед. мл. разряда)

Входное сопротивление вольтметра: ≥ 200 кОм

Измерение полного сопротивления Z_sДиапазон измерения согласно IEC 61557

Провод измерительный	Диапазон измерения Z_s
1,2 м	0,13 ... 199,9 Ом
5 м	0,15 ... 199,9 Ом
10 м	0,19 ... 199,9 Ом
20 м	0,25 ... 199,9 Ом

Диапазон отображения полного сопротивления Z_s

Диапазон отображения	Разрешение	Основная погрешность
0,0 ... 19,9 Ом	0,01 Ом	± (2% и. в + 3 ед. мл. разряда)
20,0 ... 199,9 Ом	0,1 Ом	± (2% и. в + 1 ед. мл. разряда)

Измерение фазного угла петли короткого замыкания

Диапазон	Разрешение	Основная погрешность	Внимание
-90 ... 90°	0,1°	± 10°	Для угла от 0 до 30° и полного сопротивления > 0,1 Ом
-90 ... 90°	0,1°	± 3°	Для угла > 30° и полного сопротивления > 0,1 Ом

Диапазон отображения активного R_s и реактивного X_s сопротивления петли короткого замыкания

Диапазон отображения	Разрешение	Основная погрешность
0,0 ... 19,9 Ом	0,01 Ом	± (2% и. в + 3 ед. мл. разряда)
20,0 ... 199,9 Ом	0,1 Ом	± (3% и. в + 1 ед. мл. разряда)

Расчёт ожидаемого тока короткого замыкания I_к (вычисленного по Z_s для U_n =220 В)Диапазон измерения согласно IEC 61557

Провод	Диапазон измерения I_к
1,2 м	1,15 А ... 1,84 кА
5 м	1,15 А ... 1,53 кА
10 м	1,15 А ... 1,26 кА
20 м	1,15 А ... 924 А

Диапазон отображения

Диапазон отображения	Разрешение	Основная погрешность
1,15 А ... 19,99 А	0,01 А	Определяется по основной погрешности полного сопротивления петли короткого замыкания
20,0 А ... 199,9 А	0,1 А
200 А ... 1999 А	1 А
2,00 кА ... 19,99 кА	10 А
20,0 кА ... 22,0 кА	100 А

При использовании функции RCD измерение сопротивления петли короткого замыкания Z_sДиапазон измерения согласно IEC 61557 для напряжения 196 ... 250 В и фазного угла измеряемой цепи 0 ... 180°

Провод измерительный	Диапазон измерения Z_s
1,2 м; 5 м; 10 м; 20 м	15 ... 1999 Ом

Диапазон отображения Z_s

Диапазон отображения	Разрешение	Основная погрешность
0 ... 1999 Ом	1 Ом	± (3% и. в. + 3 ед. мл. разряда)

Контроль целостности проводов

Порог срабатывания блокировки измерений	Основная погрешность определения порога
3 кОм	± 10 %

Измерение сопротивления измерительных проводов

Диапазон	Разрешение	Основная погрешность
0 ... 0,500 Ом	0,001 Ом	± (5% и. в + 3 ед. мл. разряда)

Условия применения:

Параметр	Значение
Номинальное напряжение измеряемой цепи U_n	220 В
Диапазон напряжения, при котором выполнимо измерение	180 ... 250 В
Номинальная частота измеряемой цепи f_n	50 Гц

Дополнительные технические характеристики измерителя:

Наименование параметра	Значение
Габариты (Ш x В x Г)	230 x 67 x 35 мм
Масса	0,4 кг
Дисплей	жидкокристаллический, 3 1/2 цифры высотой 14 мм
Питание измерителя	два элемента питания алкалиновых LR6 (размер AA)
Температурный диапазон	0 ... +40°C
Температура хранения	-20 ... +60°C
Время до самовыключения	2 минуты
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин)

Стандартная комплектация измерителя:

Наименование	Индекс
Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00)	227292001
Провод измерительный 1,2 м с острым зондом черный	113969050
Провод измерительный 1,2м с острым зондом желтый	113969058
Зажим «Крокодил» изолированный жёлтый	115861040
Провод для калибровки измерительных проводов (MZC-303E, MZC-300)	113969053
Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак.	115399003

Комплект поставки:

Прибор
Руководство по эксплуатации
Провод измерительный 1,2 м с разъемами «банан» желтый
Провод для калибровки измерительных проводов
Зонд острый с разъемом «банан» желтый
Зажим «Крокодил» изолированный черный K01
Элемент питания алкалиновый SONEL 1,5V AA LR6
Зонд острый с разъемом «банан» черный
Футляр М1
Провод измерительный 1,2 м с разъёмами «банан» чёрный

Дополнительная комплектация:

(Поставляется по отдельному заказу)

-
AGT-16P - соединитель электрический-адаптер
AGT-32P - соединитель электрический-адаптер
AGT-63P - соединитель электрический-адаптер
TU-S9 - адаптер интерфейса конвертор USB/последовательный порт
Кабель последовательного интерфейса Opto-RS-232 - для MZC-303E, MRP-xxx, MIE-500, MIC-1000, MIC-2500
Провод измерительный - 1,2 м с разъёмами "банан" чёрный (MIC-1000/2500, MRP-200)
Провод измерительный - 20 м с разъемами банан красный
Провод измерительный - 5 м с разъемами банан красный (для MZC30X, MPI-XXX
Провод измерительный 10 м - с разъемами банан "жёлтый"
Провод измерительный 20 м - с разъемами "банан" жёлтый
Провод измерительный 5 м - с разъемами "банан" жёлтый (MZC-ХХХ, MPI-XXX, MIE-)
Сонэл Протоколы - программа автоматического формирования протоколов испытаний электроустановок

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
