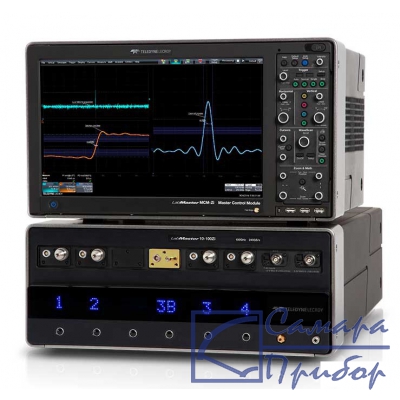

Фото LabMaster 10-100Zi|
Новый прибор, цена с НДС:
по запросу
|
| Характеристика | Параметр | Значение |
| Конфигурация системы | Модуль управления | LabMaster MCM-Zi-A (число модулей в системе 1) |
| Модуль сбора данных | LabMaster 10-100Zi-A (число модулей в системе от 1 до 20) | |
| Канал вертикального отклонения | Макс. число каналов: 1 модуль сбора данных многомодульная система | 1 кан. 100 ГГц // 1 кан. 65 ГГц + 2 кан. 36 ГГц // 4 кан. 36 ГГц до 20 кан. 100 ГГц // до 80 кан. 36 ГГц |
| Полоса пропускания (-3 дБ, вход 50 Ом / 1,85 мм, ≥ 10 мВ/дел) | 100 ГГц | |
| Полоса пропускания (-3 дБ, вход 50 Ом / 2,92 мм, ≥ 5 мВ/дел) | 36 ГГц | |
| Время нарастания (10-90%, 50 Ом) | 4,5 пс в режиме «плоская вершина» (flatness) | |
| Ограничение полосы пропускания (ПП) | ПП ≤36 ГГц: 1 / 3 / 4 / 6 / 8 / 13 / 16 / 20 / 25 / 30 / 33 ГГц ПП >36 ГГц: 50 / 60 ГГц | |
| Входной импеданс: вход 2,92 мм вход 1,85 мм | 50 Ом ± 2 % 50 Ом ± 2 % | |
| Вид связи по входу: вход 2,92 мм вход 1,85 мм | Открытый (DC), заземлен (GND) Открытый (DC) | |
| Вертикальное разрешение | 8 бит (до 11 бит в режиме эквивалентного увеличения разрешения, ERes) | |
| Макс. входное напряжение: вход 2,92 мм вход 1,85 мм | ± 2 Вмакс (< 76 мВ/дел), 5,5 Вскз (≥ 76 мВ/дел) ± 2 Вмакс (≤ 80 мВ/дел) | |
| Коэф. отклонения: вход 2,92 мм вход 1,85 мм | 5 мВ – 500 мВ/дел, дискретно/плавно (5 – 9,9 мВ/дел в режиме Zoom) 10 мВ – 80 мВ/дел, дискретно/плавно | |
| Уровень шума в канале верт. отклонения (50 мВ/дел) | 5,8 мВскз (типично) | |
| Постоянное смещение: вход 2,92 мм вход 1,85 мм | ± 500 мВ (< 76 мВ/дел); ± 4 В (≥ 76 мВ/дел) ± 500 мВ (10 – 80 мВ/дел) | |
| Канал горизонтального отклонения | Коэф. развертки | ПП ≤ 36 ГГц: 10 пс – 256 с/дел (верхняя граница определяется мин. частотой дискретизации 200 кГц и объемом установленной памяти); ПП > 36 ГГЦ: 10 пс – 640 мкс/дел (верхняя граница определяется частотой дискретизации 160 ГГц и объемом установленной памяти) |
| Опорный генератор (ОГ) | Внутренний 10 МГц, общий для всех каналов, прецизионная синхронизация многоканальной системы | |
| Нестабильность ОГ | ± (10-7 + 10-7/год от последней калибровки) | |
| Джиттер дискретизации | При длительности сбора данных < 3,2 мс: 50 фс с.к.з. (внутр./внеш. ОГ); При длительности сбора данных < 6,4 мс: 130 фс с.к.з. (внутр./внеш. ОГ) | |
| Межканальный джиттер (при макс. полосе пропускания) | < 130 фс с.к.з. | |
| Сбор данных | Макс. частота дискретизации в реальном времени | 240 ГГц на канал в полосе 100 ГГц (1 канал) 160 ГГц на канал в полосе 65 ГГц (2 канала) 80 ГГц на канал в полосе 36 ГГц (4 канала) |
| Скорость обновления экрана | до 1.000.000 осциллограмм/с по каждому каналу | |
| Режим сегментированной развертки | Для регистрации импульсов в быстрой последовательности или редких событий. Минимальный межсегментный интервал 1 мкс | |
| Макс. объем памяти | 1536 МБ в полосе 100 ГГц (1 канал) | |
| Стандартный объем памяти (число сегментов в режиме сегментированной развертки) | 96 МБ в полосе 100 ГГц (1 канал) 64 МБ в полосе 50-65 ГГц (2 канала) 32 МБ в полосе до 36 ГГц (4 канала) (до 3500 сегментов) | |
| Режимы обработки данных | Усреднение (накопление/непрерывно) до 1 млн. разверток Эквивалентное увеличение разрешения (ERES) от 8,5 до 11 бит (шаг 0,5 бит) Экстремумы (огибающая, основание, вершина) до 1 млн. разверток Интерполяция – линейная или sin x/x | |
| Синхронизация | Режимы запуска развертки | Автоколебательный, ждущий, однократный, стоп |
| Виды синхронизации | Базовая (фронт, окно), SMART (глитч, рант, интервалы, скорость нарастания, подтвержденное первое, качество, длительность импульса, отложенная, логическая последовательность, ожидаемое событие), каскадная (события A, B, C,D), по последовательному протоколу (до 14,1 Гбит/с, опция) | |
| Источник синхронизации | Один из каналов (каналы 1-4 все виды синхронизации, канал 5 и выше только по фронту), внешний, быстрый фронт | |
| Вид связи по синхровходу | Открытый (DC),закрытый (AC), фильтры (HFRej, LFRej) | |
| Смещение точки запуска | Предзапуск: 0-100 % от установленной памяти (шаг 1 %, от 100пс) Послезапуск: 0-10.000 делений в режиме «Выборка» (ограничения при медленных развертках) | |
| Удержание запуска | По времени: 2 нс – 20 с По событию: 1 – 99.999.999 | |
| Чувств. синхронизации по фронту (входы 1,85 мм / 2,92 мм) | Каналы 1-80: 3 дел (< 12 ГГц) // 1,5 дел (< 8 ГГц) // 1 дел (< 5 ГГц) (связь по входу DC, ≥ 10 мВ/дел, 50 Ом) | |
| Чувств. внешней синхронизации по фронту | Только каналы 1-4: 2 дел (< 1 ГГц) // 1,5 дел (< 500 МГц) // 1 дел (< 200 МГц) (связь по входу DC) | |
| Макс. частота синхросигнала (синхронизация SMART) | Только каналы 1-4: 2 ГГц (≥ 10 мВ/дел, мин. длительность синхроимпульса 200 пс) | |
| Общие данные | Дисплей (на модуле управления) | Цветной, 38,9 см TFT сенсорный экран, WXGA 1280 х 768 точек. Отображение до 40 осциллограмм одновременно. Возможно подключение дополнительного дисплея |
| Процессор | Intel® Xeon™ X5660 2,8 ГГц (или лучше), 12 ядер (эф. скорость 33, 6 ГГц), ОС Microsoft Windows® 7 Professional Edition (64-бит), ОЗУ 24 ГБ (опция до 192 ГБ) | |
| Интерфейсы | VXI-11 или VICP (LXI класс C, v 1.2), Ethernet, USB (не менее 5), DVI. Опции: GPIB, LSIB (PCIe Gen1 x4) | |
| Условия эксплуатации | Температура 5°C – 40°С; отн. влажность (без образования конденсата) 5 – 80 % при температуре не выше + 31°C и не более 50 % при температуре не выше + 40°C | |
| Напряжение питания | 100 – 240 В (±10 %), 45 – 66 Гц (автовыбор). | |
| Масса | Модуль управления 21,4 кг; модуль сбора данных 24 кг | |
| Габаритные размеры (ВхШхГ) | Модуль управления 277 х 462 х 396 мм; модуль сбора данных 202 х 462 х 660 мм |
| Опции объема памяти / число сегментов в режиме сегментированной развертки | ||||
| Опция | ПП 100 ГГц (1 канал) | ПП 50-65 ГГц (2 канала) | ПП ≤36 ГГц (4 канала) | Число сегментов |
| M-64 | 192 МБ | 128 МБ | 64 МБ | 7500 |
| L-128 | 384 МБ | 256 МБ | 128 МБ | 15000 |
| VL-256 | 768 МБ | 512 МБ | 256 МБ | 15000 |
| XL-512 | 1536 МБ | 1024 МБ | 512 МБ | 15000 |
| № | Наименование | Количество |
| 1. | Модуль управления LabMaster MCM-Zi-A | 1 |
| 2. | Модуль сбора данных LabMaster 10-100Zi-A | По заказу от 1 до 20 |
